Fabrication d'un Mini Pincab ou Mini Flipper.

Fabrication d'un Mini Pincab ou Mini Flipper.

   Après avoir construit deux bartops, une borne et un stick arcade, je me suis enfin décidé à me lancer dans la fabrication d'un mini flipper, aussi appelé Mini Pincab. Si vous cherchez un peu sur Google, vous trouverez des tas de passionnés dans ce domaine, qui reproduisent des flipper grandeur nature. Malheureusement, plus vous voulez vous rapprocher de la réalité, plus le budget est conséquent. C'est pour cette raison que je suis parti sur un mini, qui représente un budget moindre.

Alors c'est parti. Commençons par énumérer succinctement le matériel nécessaire. Partie informatique il vous faudra :

Un PC suffisamment puissant mais pas trop non plus, un milieu de gamme suffit. Il faudra qu'il soit équipé d'une carte graphique pouvant afficher deux écrans, au moins 4 Go de RAM et un petit disque dur d'au moins 400Go.

Voici la config que j'ai utilisée, c'est un PC recyclé, puisque il faisait fonctionner ma première borne. Je l'ai récupéré et remplacé par un Raspberry. C'est un ordinateur que j'ai eu la chance d'acheter sur GROSBILL il y a une an pour moins de 400€. Malheureusement, les prix ont augmentés sur ce site depuis.

Carte mére AMD - Processeur intégré AMD A4 7300 à 3.8Ghz - 8 Go de ram Gskill DDR3 - DD 1To - ALIM 480 Watts - Carte graphique NVIDIA GFORCE 660 GTX (récupérée sur un ancien PC)

Passons maintenant aux écrans.

Le premier qui servira de Backglass (écran du haut) est un SAMSUNG S22F350FH 22 pouces à 109€ , le second qui servira pour la table, est un 24 pouces IIYAMA E2483HS-B1 à 134€.

Passons à la partie boutons  et petit matériel de câblage achetés sur le site SMALLCAB. Voici exactement le détail de ma commande pour un montant d'environ 80€  :

4 x Cable 80cm connecteur dupont - cosse 2.8mm
2 x Grille de haut parleur 95mm - Rouge
1 x Module d'entrée - IEC 320
1 x Cable HDMI 1.4 male - male - 1m
2 x Bouton chromé lumineux bleu 28mm vissable- Micro switch: Générique
1 x Bouton chromé lumineux rouge 28mm vissable - Micro switch: Générique
2 x Bouton chromé lumineux blanc 28mm vissable - Micro switch: Générique
3 x Bouton chromé lumineux jaune 28mm vissable - Micro switch: Générique
1 x Cable d'alimentation molex pour boutons lumineux
2 x Haut parleur 10cm - 8ohms 20w
1 x Encodeur Joystick-boutons Xin-mo USB 1 joueur (cosses 6.3mm)
1 x Bouton service - 14mm vert

A rajouter à tout cela, deux ventilateurs USB à 18€, environ 75€ de bois MDF 18 mm, une plaque de plexiglass de 5mm d'épaisseur à 15€, 4 pieds de table chromés LEROY MERLIN à 28€ et un amplificateur audio et son alim à 21€. Comptez encore une dizaine d'euros pour les cornières en alu et les petites équerre. Et pour terminer, les stickers pour la décoration extérieure, là aussi c'est un gros budget puisque j'en ai eu pour 100€, soit 45€ le mètre carré

Donc tout ceci nous fais un budget d'environ 960€. Vous voyez c'est déjà pas donné. Maintenant il y a moyen de réduire un peu, en passant outre les stickers, à remplacer par une couche de peinture.

Allé c'est parti, place à la partie manuelle. Le tout en images .....

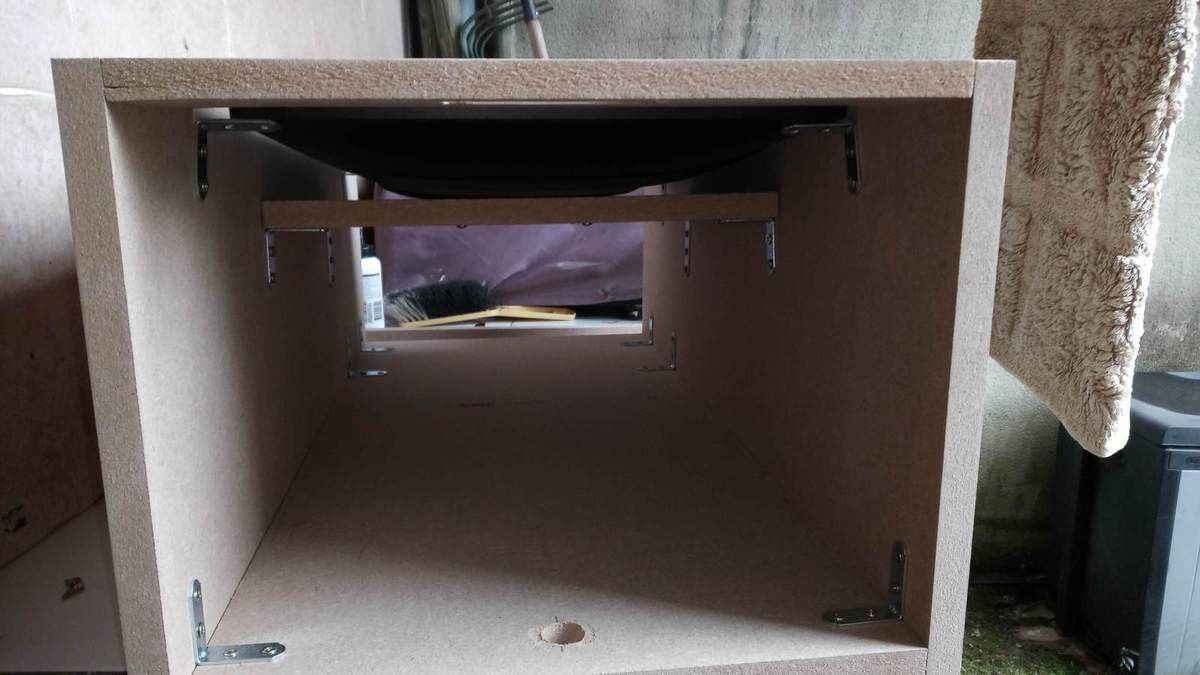

Fabrication de la caisse qui recevra l'ordinateur et l'écran qui affichera les tables du flipper. Les équerres sont là uniquement pour renforcer la structure, car en fait les panneaux sont vissés depuis l'extérieur.
Fabrication de la caisse qui recevra l'ordinateur et l'écran qui affichera les tables du flipper. Les équerres sont là uniquement pour renforcer la structure, car en fait les panneaux sont vissés depuis l'extérieur.

Fabrication de la caisse qui recevra l'ordinateur et l'écran qui affichera les tables du flipper. Les équerres sont là uniquement pour renforcer la structure, car en fait les panneaux sont vissés depuis l'extérieur.

Fixation de l'écran.
Fixation de l'écran.

Fixation de l'écran.

Une fois l'écran fixé on positionne les équerres sur lesquelles il viendra reposer. Pensez que par dessus l'écran viendra se poser la plaque de plexiglass pour le protéger, donc pensez à l'épaisseur de celle-ci pour qu'elle soit à fleur avec les bords des panneaux.
Une fois l'écran fixé on positionne les équerres sur lesquelles il viendra reposer. Pensez que par dessus l'écran viendra se poser la plaque de plexiglass pour le protéger, donc pensez à l'épaisseur de celle-ci pour qu'elle soit à fleur avec les bords des panneaux.

Une fois l'écran fixé on positionne les équerres sur lesquelles il viendra reposer. Pensez que par dessus l'écran viendra se poser la plaque de plexiglass pour le protéger, donc pensez à l'épaisseur de celle-ci pour qu'elle soit à fleur avec les bords des panneaux.

Mise en place, juste pour essayer de l'ordinateur.
Mise en place, juste pour essayer de l'ordinateur.

Mise en place, juste pour essayer de l'ordinateur.

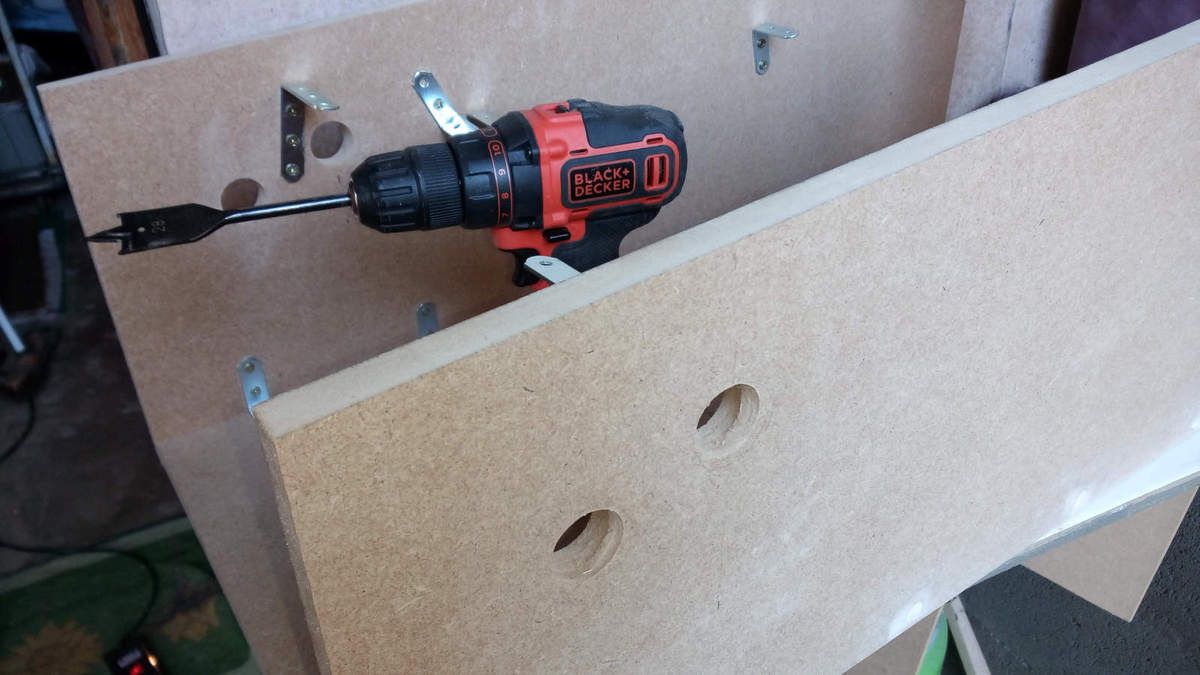

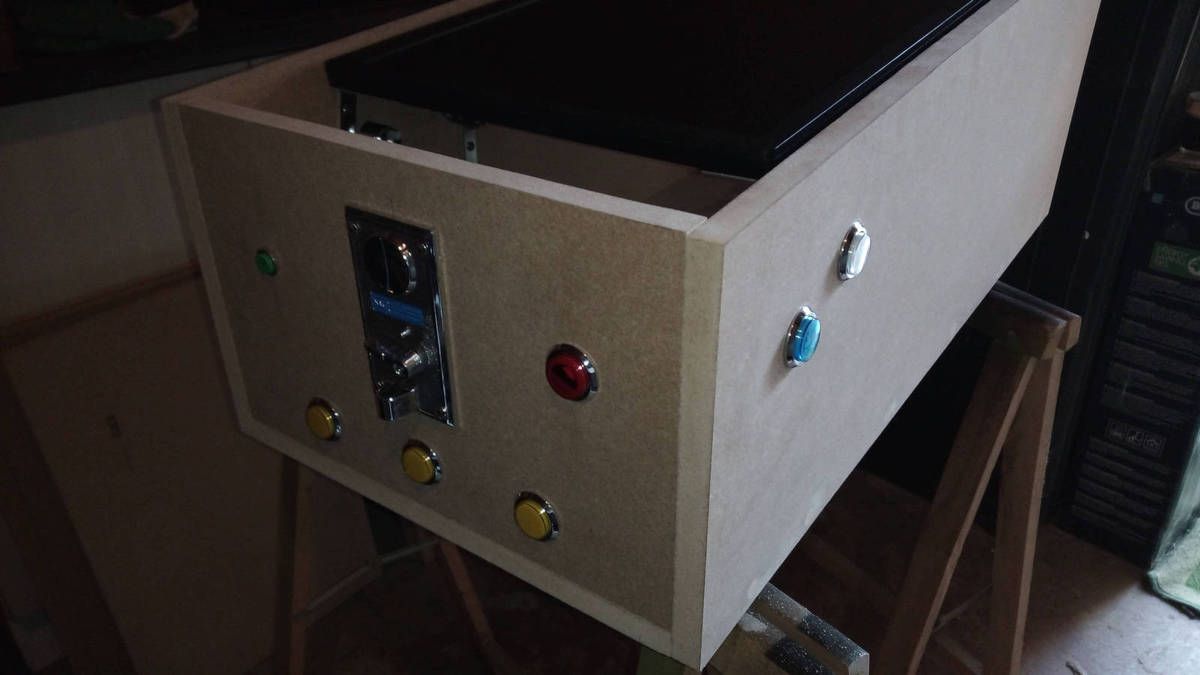

On continu par le perçage des trous qui recevrons les boutons et le faux monnayeur (en option) et juste pour le kiff on fait un petit test en les plaçant.
On continu par le perçage des trous qui recevrons les boutons et le faux monnayeur (en option) et juste pour le kiff on fait un petit test en les plaçant.

On continu par le perçage des trous qui recevrons les boutons et le faux monnayeur (en option) et juste pour le kiff on fait un petit test en les plaçant.

Alors pour les boutons voilà à quoi ils servent. Le petit vert à gauche c'est le bouton ON du PC, ensuite juste en dessous le premier jaune sert à sortir des tables, celui du milieu à rentrer dans une table, celui de droite à sortir du jeu et à éteindre automatiquement le PC, au dessus, le rouge sert à lancer la balle. Ensuite sur les côtés, les bleus se sont les flipps, et les blancs servent à faire bouger la table [tilt] et aussi à faire tourner la roue pour choisir la table de jeu, j'y reviendrais à la fin.

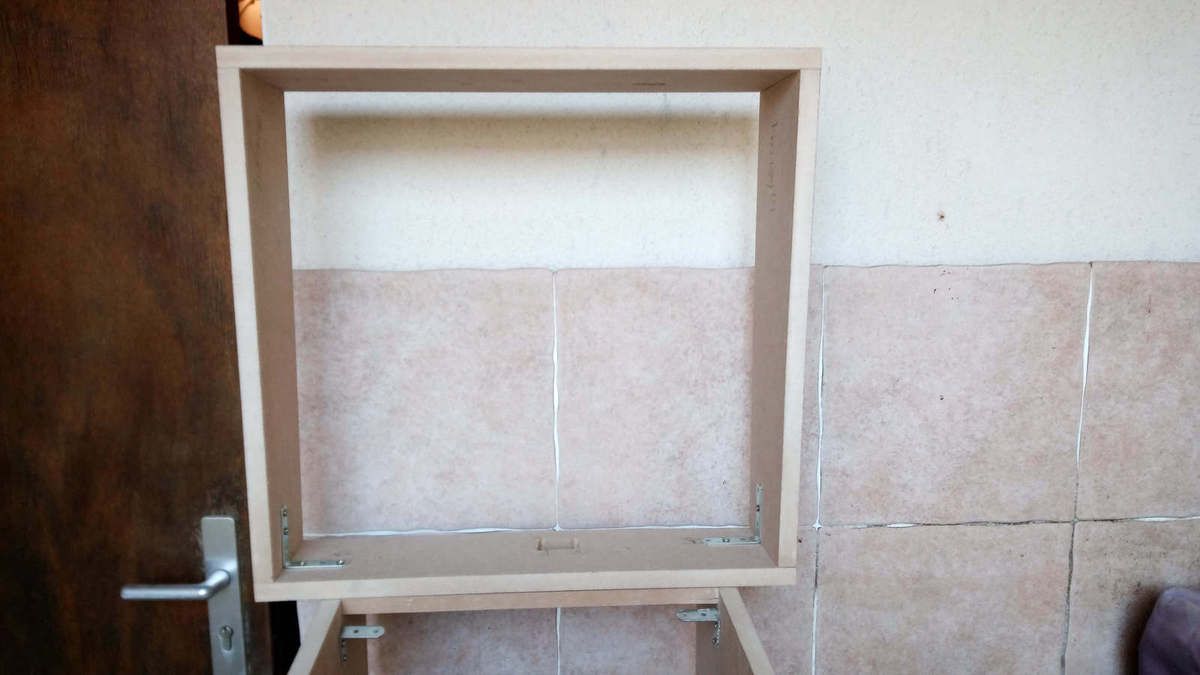

On continu avec la fabrication de la caisse du haut, le backglass. ....

On a déjà un petit aperçu de l'aspect final.
On a déjà un petit aperçu de l'aspect final.

On a déjà un petit aperçu de l'aspect final.

Surtout ne vous trompez pas dans les mesures de vos écrans. Ce qui m'est arrivé avec celui du haut. J'ai fait la caisse trop petite, il a fallu que je trouve une solution pour ne pas la refaire, mais j'ai trouvé, je vous en reparle tout de suite.
Surtout ne vous trompez pas dans les mesures de vos écrans. Ce qui m'est arrivé avec celui du haut. J'ai fait la caisse trop petite, il a fallu que je trouve une solution pour ne pas la refaire, mais j'ai trouvé, je vous en reparle tout de suite.

Surtout ne vous trompez pas dans les mesures de vos écrans. Ce qui m'est arrivé avec celui du haut. J'ai fait la caisse trop petite, il a fallu que je trouve une solution pour ne pas la refaire, mais j'ai trouvé, je vous en reparle tout de suite.

Voilà d'ou vient mon erreur.

Comme j'avais trois écrans à la maison, j'ai pris les mesures sur le mauvais écran, ce n'était pas celui qui devait être placé dans le backglass, donc je me suis retrouvé avec une caisse trop petite pour l'intégrer dedans. Heureusement que j'ai choisi du MDF de 18 mm, ce qui m'a permis de décaisser les bords à la défonceuse, pour le faire passer par devant.

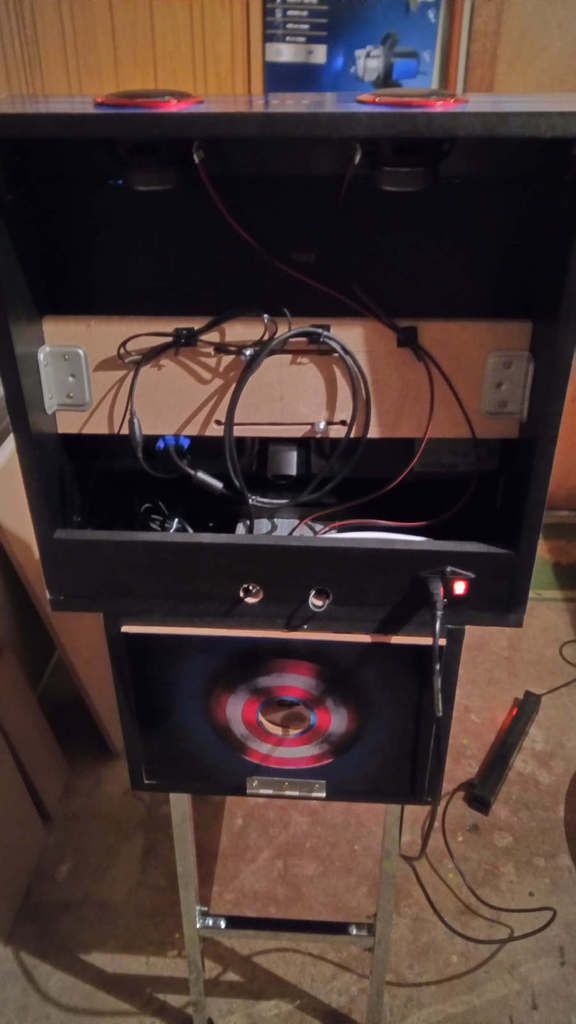

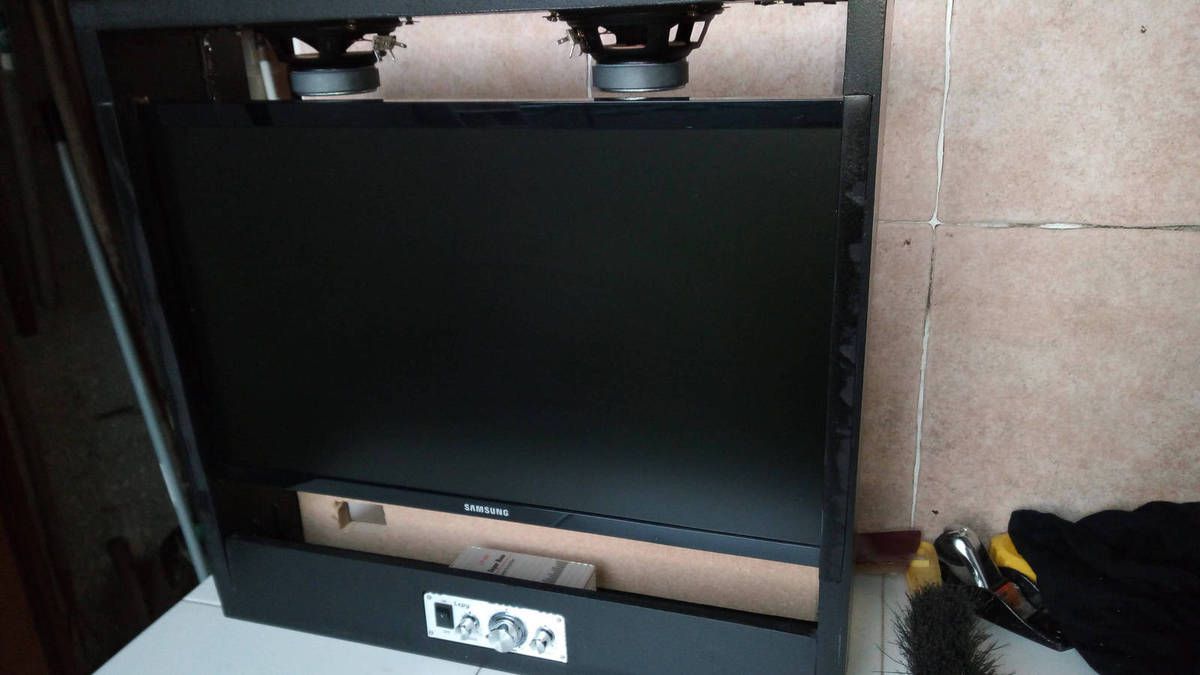

Voilà ce que ça donne, après la fixation des hauts parleurs, de l'amplificateur et d'une couche de peinture. Maintenant il va falloir combler ce vilain décaissement de chaque côtés de l'écran. Mais là aussi j'ai une solution.....

Fabrication d'un Mini Pincab ou Mini Flipper.
Fabrication d'un Mini Pincab ou Mini Flipper.

Je vais utiliser un matériaux bien pratique, du composite. Il s'agit d'une matière compressée, très résistante mais qui a la particularité de pouvoir se découper au cutter. C'est un peu comme du balsa mais en bien plus solide. Grâce à ce matériau j'ai pu combler mes trous.

 J'en profite pour découper mon plexi qui viendra là aussi recouvrir l'écran.

Ni vu, ni connu. Une fois que j'aurais collé ma bande chromée tout le tour, on ne verra plus rien.
Ni vu, ni connu. Une fois que j'aurais collé ma bande chromée tout le tour, on ne verra plus rien.

Ni vu, ni connu. Une fois que j'aurais collé ma bande chromée tout le tour, on ne verra plus rien.

Les deux caisses sont terminées, il est temps de passer à la partie décoration et au collage des stickers. Le thème que j'ai choisi et réalisé moi même et sur CAPTAIN AMERICA. J'ai fait imprimer les images chez mon imprimeur local, avec qui je travaille depuis mon premier bartop,  ilyastickers

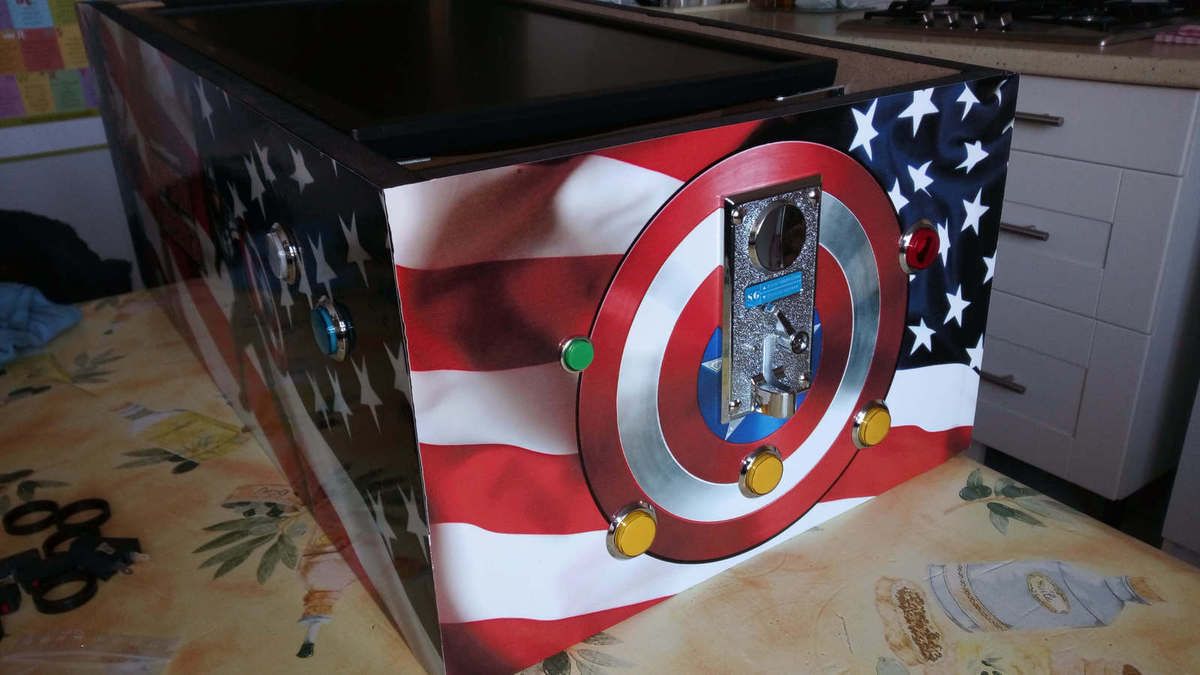

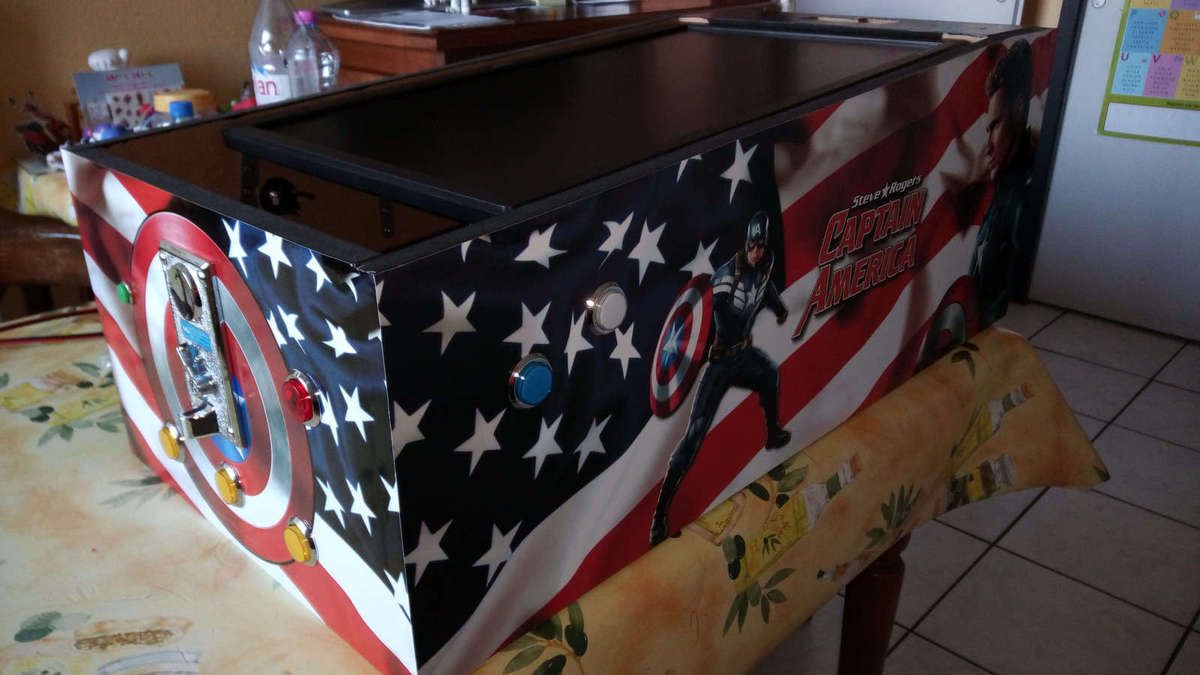

Ça commence à avoir de la gueule !
Ça commence à avoir de la gueule !

Ça commence à avoir de la gueule !

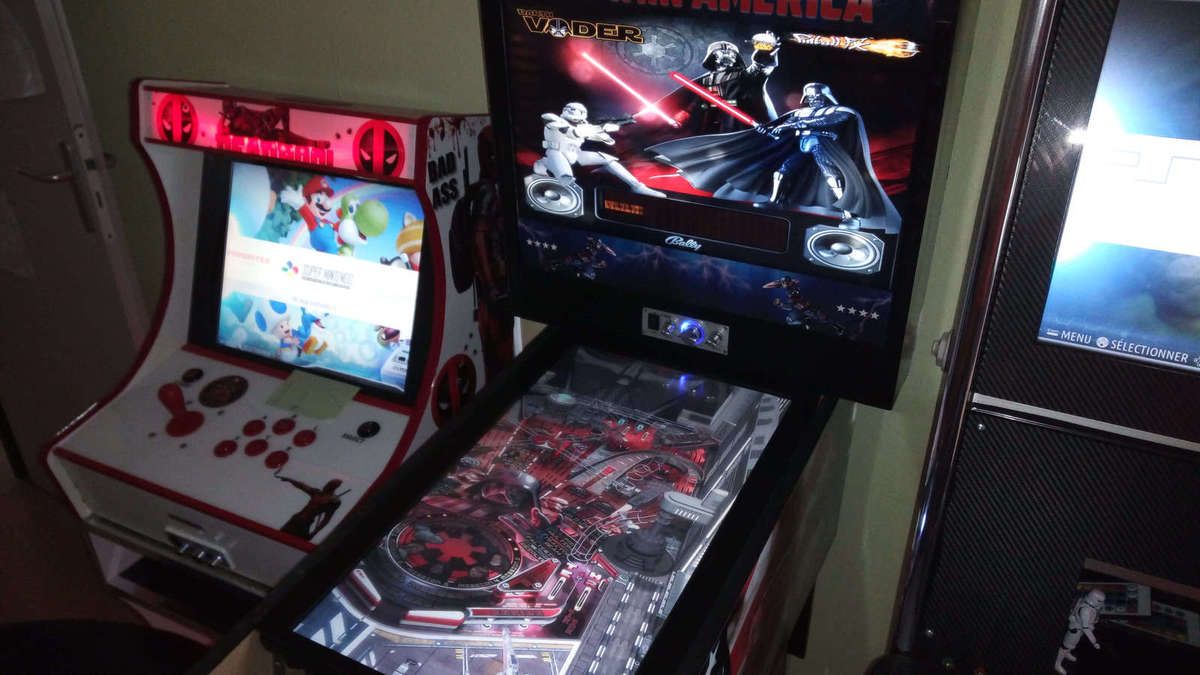

Une fois éclairé c'est encore mieux.
Une fois éclairé c'est encore mieux.

Une fois éclairé c'est encore mieux.

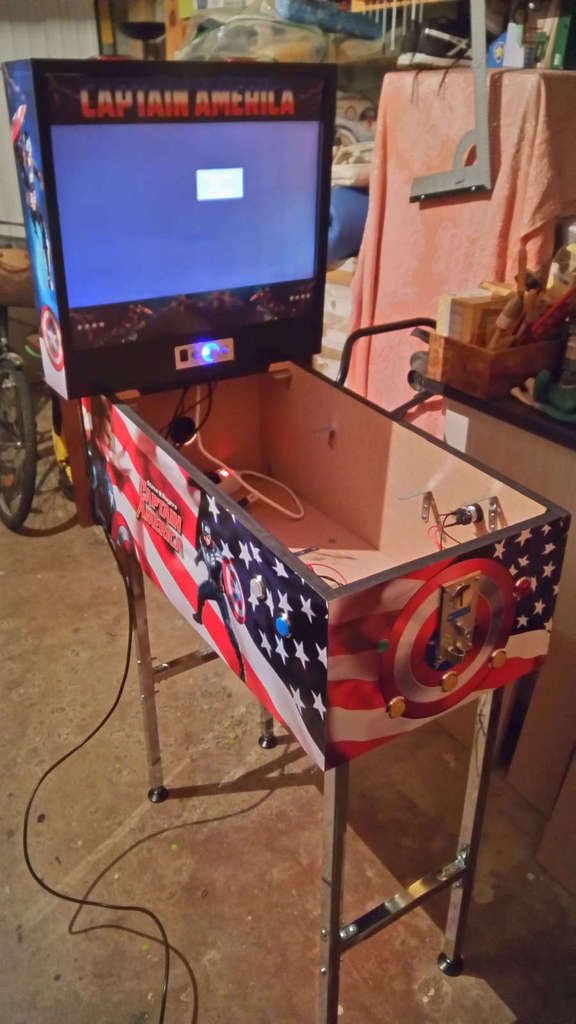

Le voilà debout.
Le voilà debout.

Le voilà debout.

J'ai glissé le PC à l'intérieur, remis l'écran par dessus et terminé le branche des boutons.
J'ai glissé le PC à l'intérieur, remis l'écran par dessus et terminé le branche des boutons.

J'ai glissé le PC à l'intérieur, remis l'écran par dessus et terminé le branche des boutons.

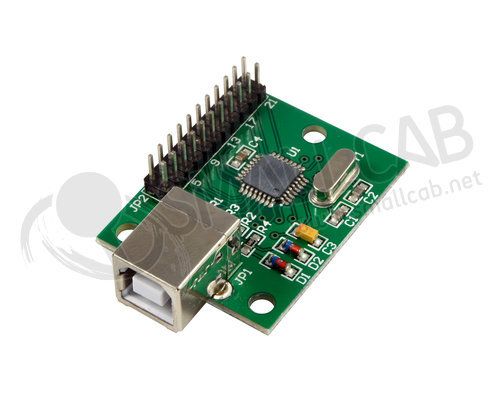

Pour les boutons j'ai donc utilisé la petite carte XIN MO un joueur, acheté chez smallcab. C'est très simple à utiliser. On branche chaque bouton sur les picots de cette carte, qui correspondent à la fonction bouton, car il y aussi des picots pour le joystick (un petit schéma est livré avec) La carte est ensuite branchée en USB sur le PC.

Pour faire fonctionner les boutons il faut installer le logiciel XPADDER. Grâce à lui on va attribuer à chaque bouton l'équivalent d'une touche clavier. Par exemple le flipp gauche sera assigné à la touche T. Il suffira dans les options du jeu de flipper de faire attribuer la touche T à la fonction du flipp gauche. Vous trouverez plein de tuto sur Youtube.

J'ai ensuite ajouter dans le fond de la caisse un ventilateur branché en USB, qui rejette l'air vers l'extérieur ainsi qu'un second à l'arrière de la caisse qui fait entrer l'air, cela permet de faire un courant d'air pour éviter la surchauffe à l'intérieur.

Fabrication d'un Mini Pincab ou Mini Flipper.

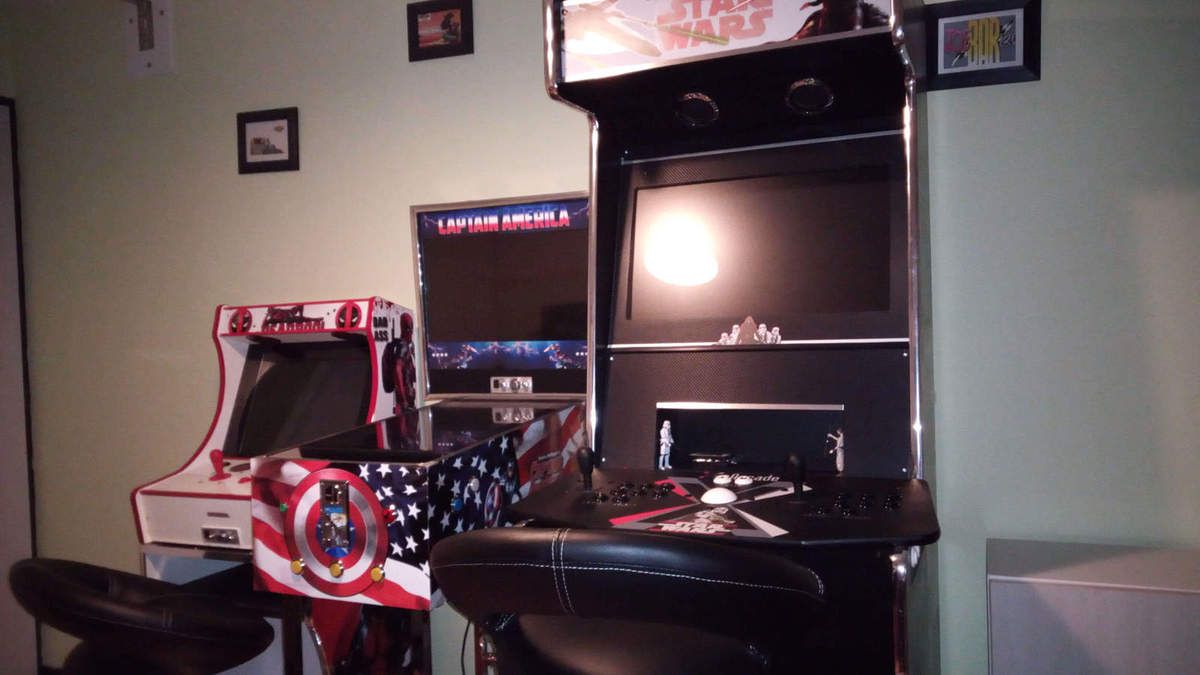

Voilà, le flipper est terminé.

Il ne me reste plus que quelques finitions à faire, c'est à dire combler le trou devant l'écran de la table, là où l'on voit encore les fils, poser les baguettes alu sur les bords de la table pour masquer la jonction de l'écran avec les bords, poser deux bandes LED en dessous, de chaque côté de la caisse, pour lui donner un effet boite de nuit et c'est parti pour les parties de flipp comme au bon vieux temps.....

Point de vu logiciel, j'ai utilisé PINBALLX, qui permet d'obtenir un système de roue pour faire défiler les différentes tables et ainsi lancer celle avec laquelle on a envie de jouer. Il permet également d'afficher la table avant son lancement, tout en ayant le backglass (écran du haut) qui correspond et la musique de fond. Là aussi vous trouverez pleins de tutos qui expliquent le paramétrage.

Pour la partie jeu, j'ai utilisé PINBALL FX2, le plus simple à configurer aussi, mais payant. Vous pouvez vous rabattre en gratuit sur VISUAL PINBALL,  FUTURE PINBALL et PINBALL ARCADE.

A bientôt pour un nouveau projet .....



Je vous glisserais quelques photos supplémentaires lorsqu'il sera entièrement terminé.  En attendant vous pouvez regarder la vidéo du fonctionnement.
Je vous glisserais quelques photos supplémentaires lorsqu'il sera entièrement terminé.  En attendant vous pouvez regarder la vidéo du fonctionnement.
Je vous glisserais quelques photos supplémentaires lorsqu'il sera entièrement terminé.  En attendant vous pouvez regarder la vidéo du fonctionnement.

Je vous glisserais quelques photos supplémentaires lorsqu'il sera entièrement terminé. En attendant vous pouvez regarder la vidéo du fonctionnement.
