Construction d'une Arcade-Box

Construction d'une Arcade-Box

Après être passé par la construction de bartop et de borne, je me suis lancé dans un projet un peu moins ambitieux mais tout aussi passionnant, la construction d'une borne dans une mallette, aussi appelée Arcade-Box.

Je vais donc vous en faire découvrir la fabrication et j'espère que cela donnera des idées à certains pour réaliser la leur. Le budget pour ce projet et tout à fait abordable, il vous faudra compter dans les 270€ maximum, ce qui reste raisonnable comparé au double voir au triple pour un très joli bartop.

La première des choses et de trouver la mallette adéquate, ni trop grande ni trop petite. C'est sur Amazon que j'ai trouvé la mienne. Il fallait qu'elle soit suffisamment profonde pour accueillir les boutons standards de chez Smallcab, qui font 8 cm de haut et pas trop large non plus pour qu'elle soit facilement transportable. Les dimensions de 33 x 22 étaient donc idéales, rapport qualité prix de 15,20€ livraison gratuite, que demander de plus.

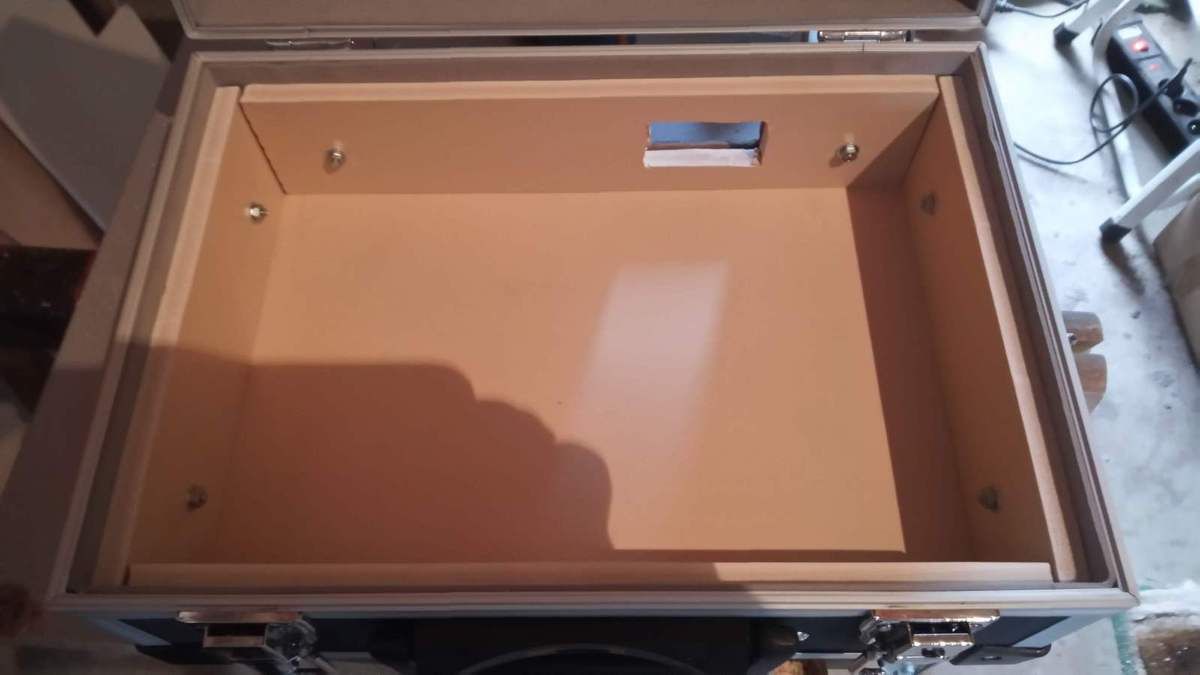

La première des choses que j'ai fait ça à été de renforcer les parois en y vissant des plaques de composites. Malgré le fait que ça se découpe au cutter, c'est très solide. Ça permet aussi d'y visser ou d'y coller ce que l'on veut dessus, notamment le module d'entrée pour l'alimentation.



Construction d'une Arcade-Box
Construction d'une Arcade-Box

Vous voyez la fabrication du compartiment du bas est quasiment terminée, il ne reste plus qu'à y fixer le matériel à l'intérieur.

On va donc passer au compartiment du haut et à la fixation de l'écran. Je suis parti sur un écran TFT LCD Toguard de 9", avec haut parleurs intégrés et sortie HDMI à 80€.

Construction d'une Arcade-Box

Je rajoute donc deux tasseaux en médium à l'intérieur de mon compartiment haut, dans lesquels je viendrais visser un panneau préalablement découpé à la dimension de l'écran. Encore une fois, rien de compliqué.

Pensez juste à faire deux ouvertures en bas pour le passage des câbles d'alim et vidéo.

Construction d'une Arcade-Box
Construction d'une Arcade-Box

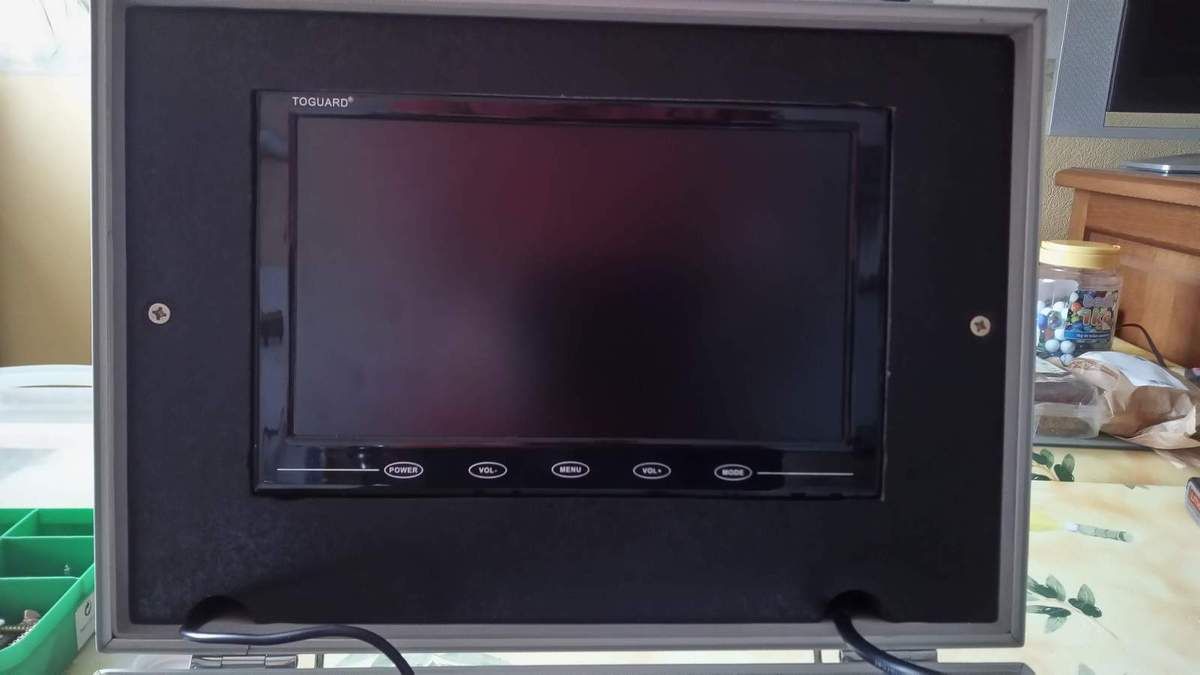

Allé on y intègre l'écran, légèrement en force comme ça il ne bouge pas et il n'y a pas besoin de fixations. Juste un point de pistolet à colle chaude, sur un angle à l'arrière, pour l'empêcher de passer à travers.

On colle aussi les câbles, comme ça pas de risques de déconnexions.

Construction d'une Arcade-Box
Construction d'une Arcade-Box

Il ne reste plus qu'à découper un morceau de plexiglas et à le peindre à la bombe à la dimension de l'écran. Et voilà le haut terminé.

Construction d'une Arcade-Box

Passons au remplissage avec le matos, là ça se complique car il faut bien calculer où vont être placés les éléments pour ne pas gêner le passage des boutons et des câbles. Après plusieurs essais la  solution est trouvée,  on peut commencer à coller les deux prises d'alimentations pour le Raspberry et l'écran.

Construction d'une Arcade-Box
Construction d'une Arcade-Box

Il va y avoir beaucoup de fils à l'intérieur donc il faut optimiser au maximum pour perdre le moins de place possible. On peut déjà faire un petit essai pour voir si ça fonctionne.

Pour ce qui est de la distribution, j'ai utilisé une image Retropie de 16Go 100% arcade, faite par Cyclair de Yourmamecab, je vous mets le lien direct pour le téléchargement et la notice d'installation sur la micro SD.  Merci à lui. Téléchargement Mega -  Tuto d'installation

Ça fonctionne, je n'en doutais pas une seconde ! Merci qui ? Merci Cyclair...

Ça fonctionne, je n'en doutais pas une seconde ! Merci qui ? Merci Cyclair...

Tout ça c'est bien joli mais il va falloir mettre un peu de couleur pour égayer la boite, je vais donc passer à la partie design en utilisant mon vieux paintshop pro.

Pour rester dans le ton Arcade des années 80, je suis parti sur un bon vieux Donkey Kong et ce bon vieux Mario. On en trouve à toutes les sauce sur le net et ça tombe bien avec la mode des perles Hama j'ai trouvé des gabarits pixelisés, ce qui ma permis de reconstitué un petit morceau du niveau de DK auquel j'ai incrusté l'emplacement de mes boutons.

Construction d'une Arcade-Box

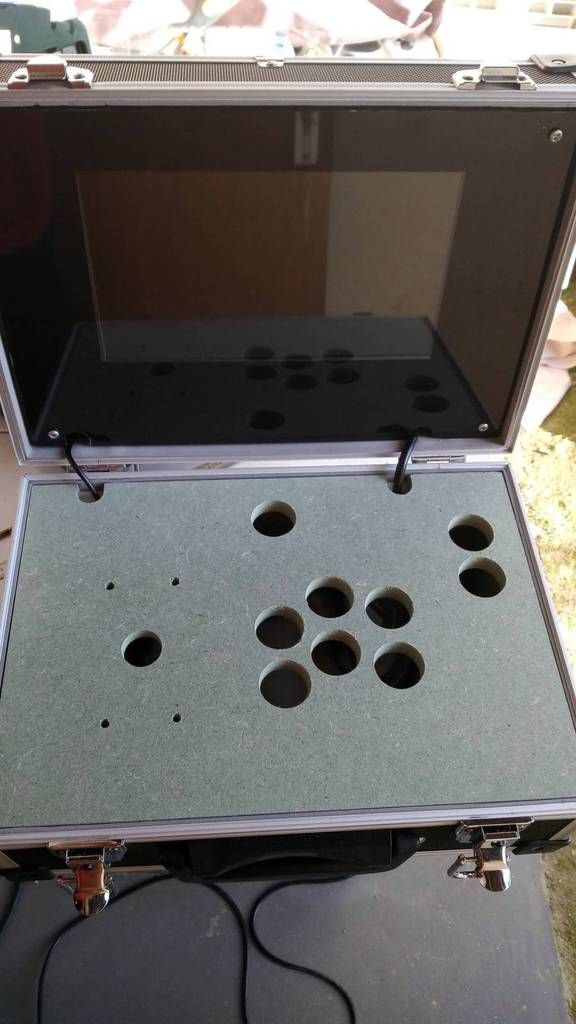

Je découpe donc un morceau de médium de 10 mm d'épaisseur, j'attaque le perçage et je colle mon sticker que j'ai préalablement fait imprimé par mon ami de chez Ilyastickers, chez qui j'ai  fais imprimer  mes stickers de bartops et de pincab. D'ailleurs un grand merci à lui car celui-ci  il me l'a offert.

Construction d'une Arcade-BoxConstruction d'une Arcade-Box

Une fois le câblage terminé, le plus compliqué et de tout organiser pour pouvoir fermer le couvercle.

Au passage, je n'ai pas câblé directement sur le Raspberry, je suis passé par un Xin-Mo un joueur en USB, c'est plus pratique, si le Pi lâche il suffit d'enlever l'USB et de changer l'ordi sans avoir à recâbler.

Construction d'une Arcade-Box

Voici la liste du matériel acheté chez smallcab, soit 113€.

1 x  Poignee Silver - Sanwa LB-35

1 x  Cable HDMI 1.4 male - male - 0.5m

1 x  Cablage JLF-H avec connecteur pour PCB

8 x  Bouton arcade chromé 28mm vissable  - Micro switch: Cherry D44X

1 x  Joystick Sanwa JLF-TP-8YT - - Câble cinq broches: avec connecteur Dupont -   - Poignée: Sans -   - Type de stick: Long (panel bois)

1 x  Bouton arcade noir 28mm vissable -   - Micro switch: Générique

1 x  Encodeur Joystick-boutons Xin-mo USB 1 joueur (cosses 6.3mm)

1 x  Vis tete ronde collet carre M4*35 (x4)

1 x  SmallCab - Shaft QR - SANWA JLF-TP-8Y

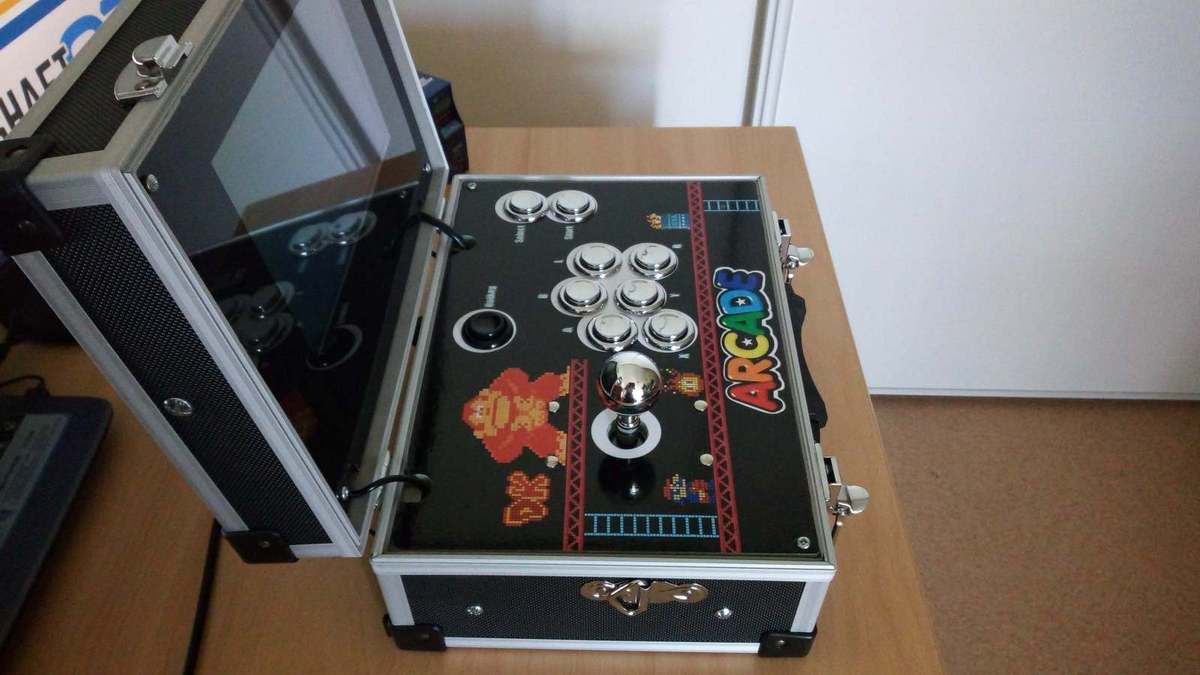

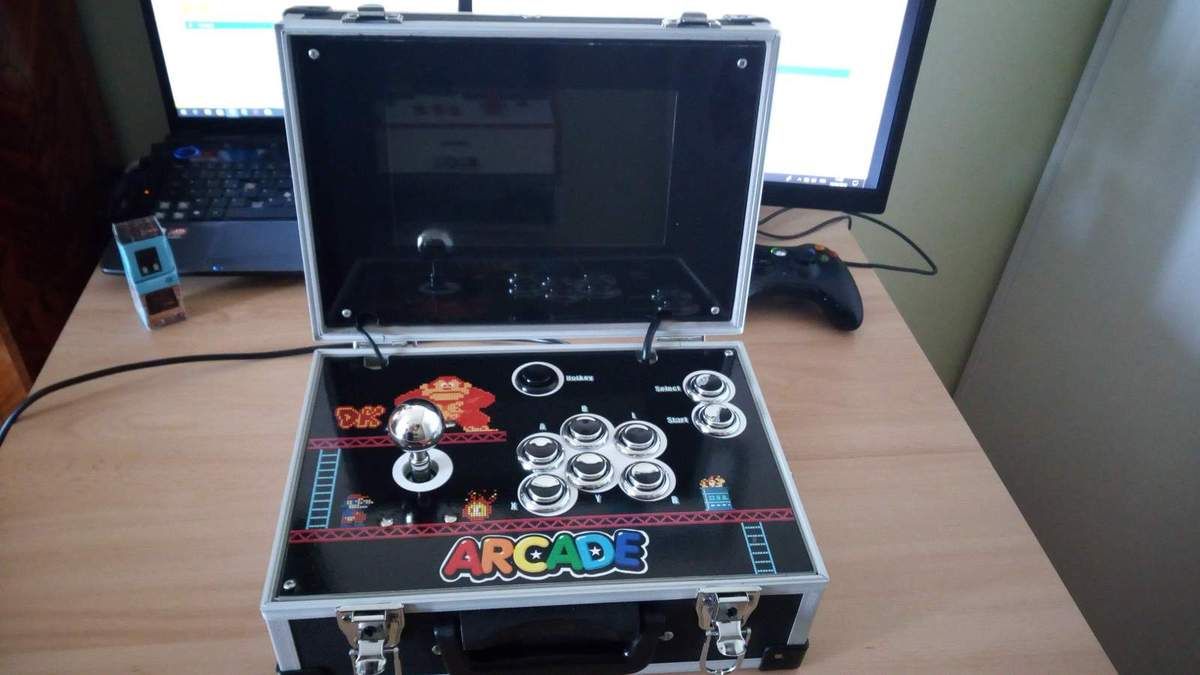

Allé c'est terminé, on referme le bouzin, on place le joystick amovible et on admire le résultat...

Construction d'une Arcade-Box
Construction d'une Arcade-Box

Et  pour finir en beauté je vous balance une petite vidéo de ma conception.

A bientôt pour un nouveau projet, ne vous inquiétez pas il m'en reste encore sous le coude, je n'en ai pas terminé avec l'arcade de ma jeunesse .....Bye Bye !
