Fabrication d'un Jukebox.

Fabrication d'un Jukebox.

Aujourd'hui je vous livre mon nouveau tuto sur la fabrication intégrale d'un Jukebox rétro.

Autant on trouve de nombreux tutos sur la construction de Bartop, de Pincab ou de bornes d'arcades, autant les tutos sur les Jukebox sont rares. Par contre ce n'est pas ce qu'il manque sur la vente, mais il faut voir à quel prix.

Pour un premier prix, grand modèle, comptez environ 600€ mais à ce prix là votre Jukebox sera tout en plastique, sinon pour un massif, qui claque, il vous faudra débourser au minimum 1500€.

Honnêtement à 600 euros, autant le fabriquer et même si on arrive pas à la perfection, on à la satisfaction du travail accompli et la reconnaissance des autres.

Donc trève de bavardage, allons y !

La première des choses comme toute construction, c'est de s'imaginer le projet. Là rien de compliqué, il suffit de se rendre sur le net pour avoir pleins d'idées. Quoi qu'il en soit, la forme d'un Jukebox rétro est toujours la même. Un caisson droit surmonté d'une demi sphère dans laquelle on peu installer un décors. Au centre on trouve toujours des boutons qui permettent de sélectionner les morceaux de musique, on y ajoute un écran, une grille dans le bas pour laisser passer le son et le tour est joué.....

Comme à mon habitude je me suis fais un premier schéma sur papier puis je l'ai peaufiné jusqu'à ce que le résultat me convienne et j'ai reproduit le tout sur informatique avec des couleurs pour avoir un aperçu définitif.

Voici le plan de la façade à l'échelle. Il suffit de l'imprimer sur une feuille A4. 1 cm sur le plan représente 5 cm dans la réalité.  PLAN

Fabrication d'un Jukebox.

Pour une fois je ne me suis pas lancé dans la construction directement, j'ai commencé par acheter petit à petit le matériel nécessaire. Je vais donc vous le détailler précisément avec le prix pour que vous vous fassiez une idée. J'ai acheté en priorité sur le site chinois aliexpress, car on y trouve beaucoup de choses pour pas cher, surtout en ce qui concerne la décoration et notamment les moulures en bois sculptées.

Voici la liste

ALIEXPRESS :


Amplificateur audio 2.1   9,05€
Prise Adaptateur 12v  4,26€
2 Plaques métal décorative Pin Up 33cmx20cm  9€
Lampe disco LED USB  2€
Plaque LED JukeBox sathurday Night  17€
2 plaques métal décorative  Pin Up lady 10,65€
16 boutons lumineux blanc 15,65 €
Rallonge USB 1m50  3€
2 grilles de haut parleur noire 120 mm  2,21€

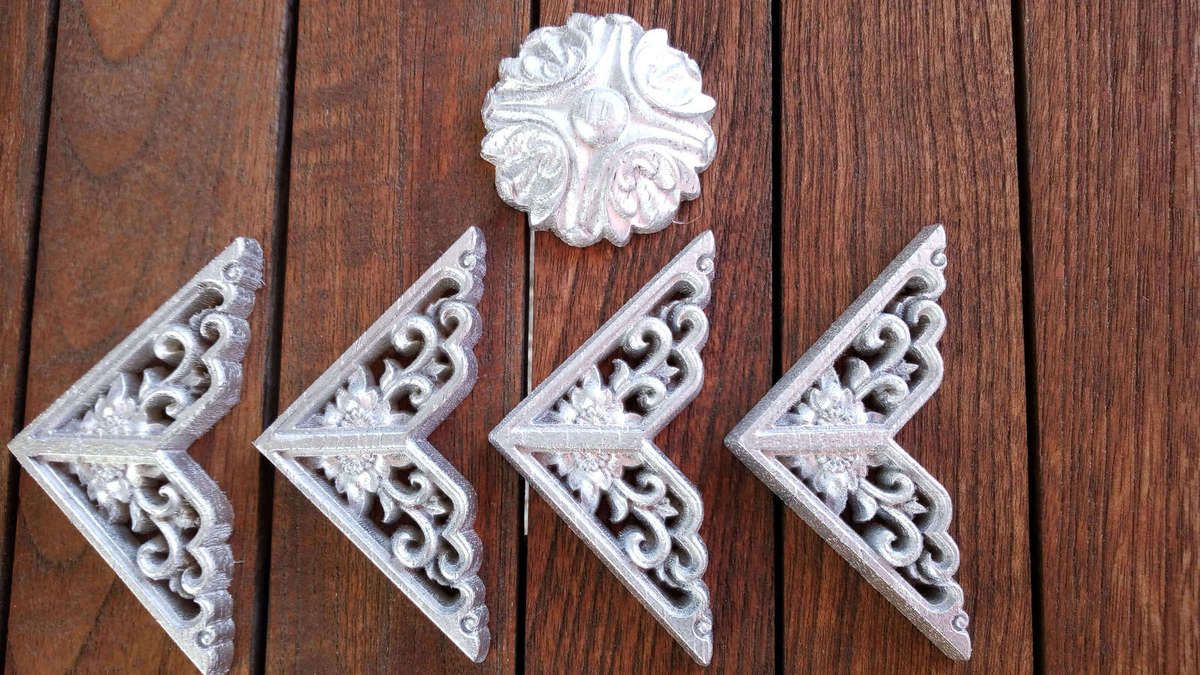

1 Moulure fleur, en bois sculpté  4,66€
1 Moulure carrée pleine , en bois sculpté  0,87€
4 moulures d’angle, en bois sculpté  0,87€ x 4 = 3,48€
1 moulure frise fleur 30 x 7, en bois sculpté 2,61€
1 moulure carré fleur, en bois sculpté 2,38€


SMALLCAB
XIN MO 1 joueur  cosses 4,8 mm 17,90€
Câble alimentation type molex pour boutons lumineux 4,90€
Module d'entrée  4,90€
Alimentation molex 5V et 12V 2A  12,90€
LEROY MERLIN
2 Panneaux MDF 18 mm 140x60  41€
2 Panneaux MDF 18 mm 110x40 27€59
4 Panneaux MDF 18 mm 38x56,4 17€56
1 Bombe peinture aérosol noire 7€95
6 petites équerres d'angles 50x50x70 10€40
8 petites équerres hautes 20x20x50 7€20
2 Bombes peinture aérosol chrome  22€
4 Bombes peinture aérosol sous couche 39€60
Tôle métal grillagée 0,25x0,50m  6€59
Pied en bois 8€ x4 = 32€
Plexiglass 1mx0,50m  2mm  21€


BAX MUSIC
2 Tubes LED 1m diamètre 0,50m   44,60€

AMAZON
Bande Led RGB 2m  8,80€
Bande chromée autocollante 18mm x 5m  22,20€
ÉCRAN 17 pouces 4/3 SAMSUNG Possédé (15€ sur LE BON COIN)


ORDINATEUR :
PC ACER Veriton M420 Athlon X2 4850B 2.5Ghz
4Go DDR2 - DD 250Go Western Digital
Windows 7 64 bits Professionnel.   50€ (emmaüs)
PEINTURE : Peinture pour carrosserie - Référence FIAT 188/A rose. 500 ml  80€
     TOTAL : 565,91 €

Pour la partie logicielle, je vais utiliser retro jukebox, il s'agit d'un logiciel très simple d'utilisation et surtout libre de droit. Il a été fait par un particulier, vous le trouverez facilement sur le net, sinon je vous mets mon lien dropbox direct. RETRO JUKEBOX 1.8

Vous avez la possibilité comme moi de vous créer votre propre thème, il suffit de modifier le thème déjà présent avec un logiciel de dessin.

Erratum du 4 mai 2020.

Concernant le logiciel, j'ai changé pour passer sur Jukebox-Cab. Il s'agit en fait d'une version de Retrojukebox qui a été reprogrammée en Python. La particularité de ce nouveau logiciel, c'est qu'il est beaucoup plus rapide pour l'affichage des pages, c'est instantané.  Contrairement à Retrojukebox qui lui était lent. La programmation des boutons est identique à celle de Retro.

Sinon point de vue fonctionnalités se sont les mêmes avec en plus la possibilité d'écouter des morceaux aléatoires choisis parmi tous les titres déjà écoutés auparavant.  Il y a aussi possibilité d'écouter un album complet avec une seule touche.

Configuration miniminum :

- Windows 7 avec le service pack 2
- Windows 10
Résolution minimum : 1280 x 1024
De préférence un écran 4/3.
Les écrans 16/9 sont gérés, mais l'image sera un peu étirée.


Nouveautés :

- Gestion de la souris et des écrans tactiles.
- Un bouton (+ALL) qui apparaîtra seulement quand vous serez dans un album afin d'ajouter tous les titres de l'album en un seul coup (avec 1 crédit si cette option est activée). Cela ajoute même les chansons qui ne sont pas visible sur l'écran.
Pour sélectionner le bouton (+ALL) en mode clavier, il faut cliquer sur le bouton (Zone)
- Pour la souris ou le tactile, le bouton (Zone) de l'écran permet de naviguer dans la playlist et de supprimer des titres. Le bouton (Free) est accessible sans passer par le bouton Zone
Rappel de la fonctionnalité du bouton (Free): celle-ci permet de créer une playlist en fonction des titres que vous avez déjà écoutés. Cette fonctionnalité supprimer la playlist en cours et en crée une nouvelle au hasard.

Le logiciel est téléchargeable sur la page facebook du créateur :

https://www.facebook.com/groups/JukeBoxCab/?ref=nf_target&fref=nf

Amplificateur audio 2.1 - Plaque émaillée Pin Up pour décoration des côtés  - Boule à facette LED et plaque lumineuse pour la niche. Amplificateur audio 2.1 - Plaque émaillée Pin Up pour décoration des côtés  - Boule à facette LED et plaque lumineuse pour la niche.
Amplificateur audio 2.1 - Plaque émaillée Pin Up pour décoration des côtés  - Boule à facette LED et plaque lumineuse pour la niche. Amplificateur audio 2.1 - Plaque émaillée Pin Up pour décoration des côtés  - Boule à facette LED et plaque lumineuse pour la niche.

Amplificateur audio 2.1 - Plaque émaillée Pin Up pour décoration des côtés - Boule à facette LED et plaque lumineuse pour la niche.

Ne cherchez pas les illustrations des boutons lumineux, c'est moi qui les ai faites. Pour les moulures c'est du tout fait, commandées sur aliexpress et peintes à la bombe. Les pieds en équerre viennent de LEROY MERLIN. Ne cherchez pas les illustrations des boutons lumineux, c'est moi qui les ai faites. Pour les moulures c'est du tout fait, commandées sur aliexpress et peintes à la bombe. Les pieds en équerre viennent de LEROY MERLIN.
Ne cherchez pas les illustrations des boutons lumineux, c'est moi qui les ai faites. Pour les moulures c'est du tout fait, commandées sur aliexpress et peintes à la bombe. Les pieds en équerre viennent de LEROY MERLIN. Ne cherchez pas les illustrations des boutons lumineux, c'est moi qui les ai faites. Pour les moulures c'est du tout fait, commandées sur aliexpress et peintes à la bombe. Les pieds en équerre viennent de LEROY MERLIN.

Ne cherchez pas les illustrations des boutons lumineux, c'est moi qui les ai faites. Pour les moulures c'est du tout fait, commandées sur aliexpress et peintes à la bombe. Les pieds en équerre viennent de LEROY MERLIN.

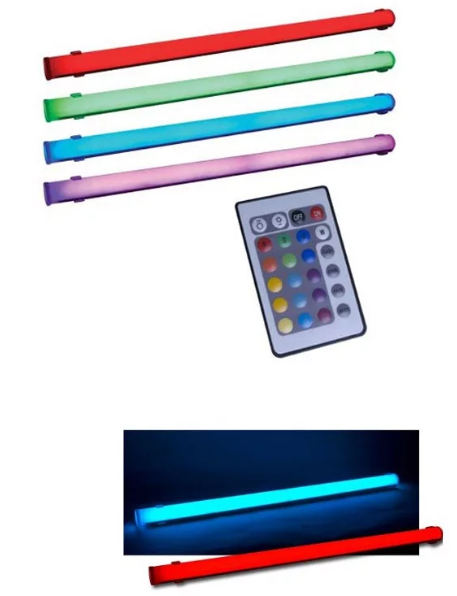

Bande chromée autocollante - Tube LED avec télécommande -  Bande Led avec télécommande 2 m. Bande chromée autocollante - Tube LED avec télécommande -  Bande Led avec télécommande 2 m. Bande chromée autocollante - Tube LED avec télécommande -  Bande Led avec télécommande 2 m.

Bande chromée autocollante - Tube LED avec télécommande - Bande Led avec télécommande 2 m.

Une fois le matos réunis passons à la partie construction.

Pour les outils électrique, vous aurez besoin, d'une scie sauteuse, d'une défonceuse, d'une perceuse et d'une ponceuse.   Pour le petit matériel, un crayon à papier, une gomme, une grande équerre, une règle.

Après avoir tracé sur le panneau avant en respectant le schéma que j'avais fait à l'échelle, passons à la découpe à la scie sauteuse.

Prenez votre temps si vous n'êtes pas familiarisé avec cet outils. Si vous n'arrivez pas à découper droit sur le trait, faites vous un guide avec une règle en alu, tenue par des serres joints. Pour ma part je fais tout à main levée, de toute façon pour les arrondis il n'y a pas le choix. Une chose importante à respectez, prenez une lame en fonction de l'épaisseur de votre bois. Pour mon MDF de 18 mm j'ai utilisé une lame de 3 cm de long. Si vous en prenez une plus longue vous risquez de couper en biais.

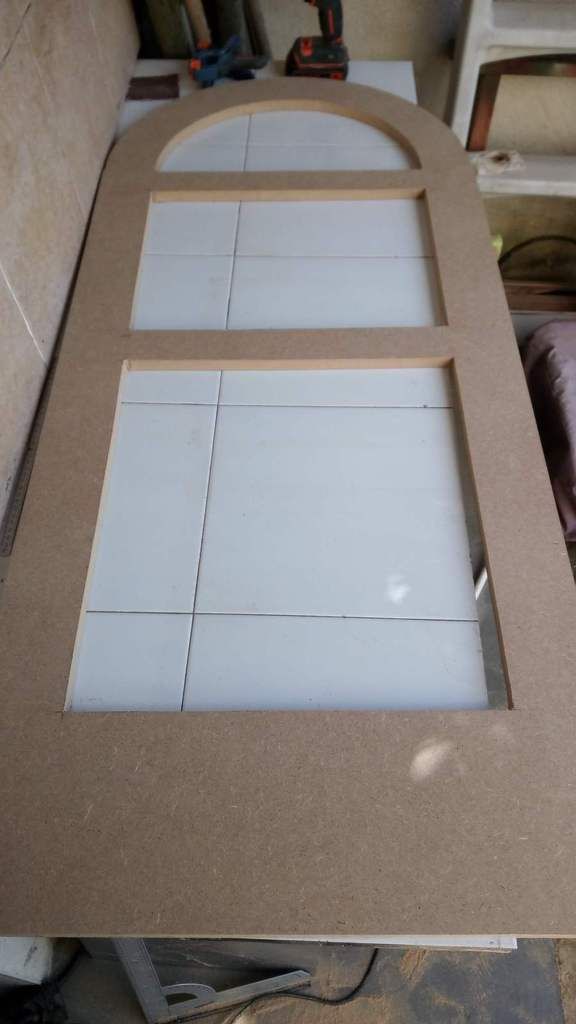

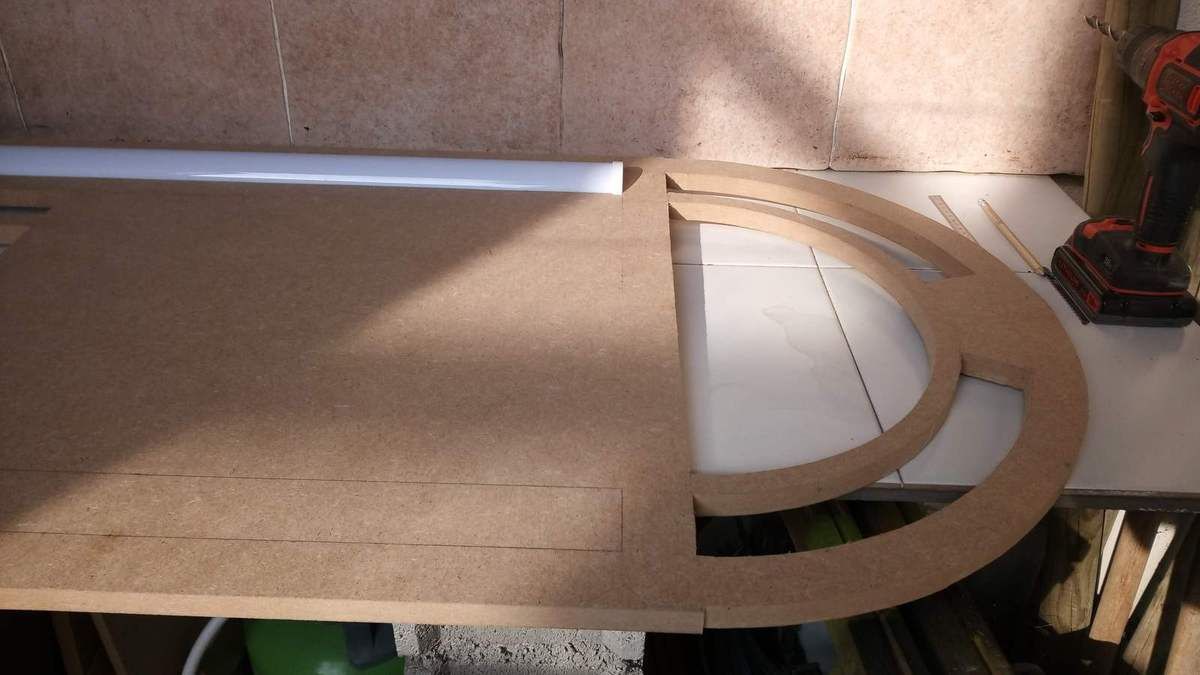

Traçage et découpe du panneau avant.
Traçage et découpe du panneau avant.

Traçage et découpe du panneau avant.

Petit aperçu vite fait avec un des tubes néon inséré.
Petit aperçu vite fait avec un des tubes néon inséré.

Petit aperçu vite fait avec un des tubes néon inséré.

Après la façade avant, découpons la façade arrière. J'ai décidé de la faire en trois compartiments, histoire de laisser une certaine rigidité à l'ensemble. Je découpe maintenant les deux côtés avec l'emplacement de mes grilles de haut parleur de 120 mm.

Traçage et découpe du panneau arrière.
Traçage et découpe du panneau arrière.
Traçage et découpe du panneau arrière.

Traçage et découpe du panneau arrière.

Après avoir tracé les contours de ma façade avant sur le morceaux de plexiglas blanc, je passe à la découpe. Le plexiglas se découpe très bien à la scie sauteuse, j'ai voulu innover avec la disqueuse et le plus fin des disques, j'y suis arrivé mais ça a été laborieux. Avec la vitesse le plexi fond, il faut donc y aller petit à petit mais il y a pas mal de boulot derrière pour enlever les bavures. Pour ne pas gaspiller mon plexi je n'ai pas voulu recommencer mais la prochaine fois je reprendrais la scie sauteuse pour la découpe. Là, ça n'a pas trop d'importance vu que les bords seront cachés.

J'en profite aussi pour découper les planches intérieures, j'hésite à en mettre deux ou trois. On verra par la suite. Les deux rainures sur la troisième planche sont faites pour accueillir deux petits tubes LED qui se branchent sur une fiche molex de l'alimentation du PC. Ils illumineront sous le jukebox.

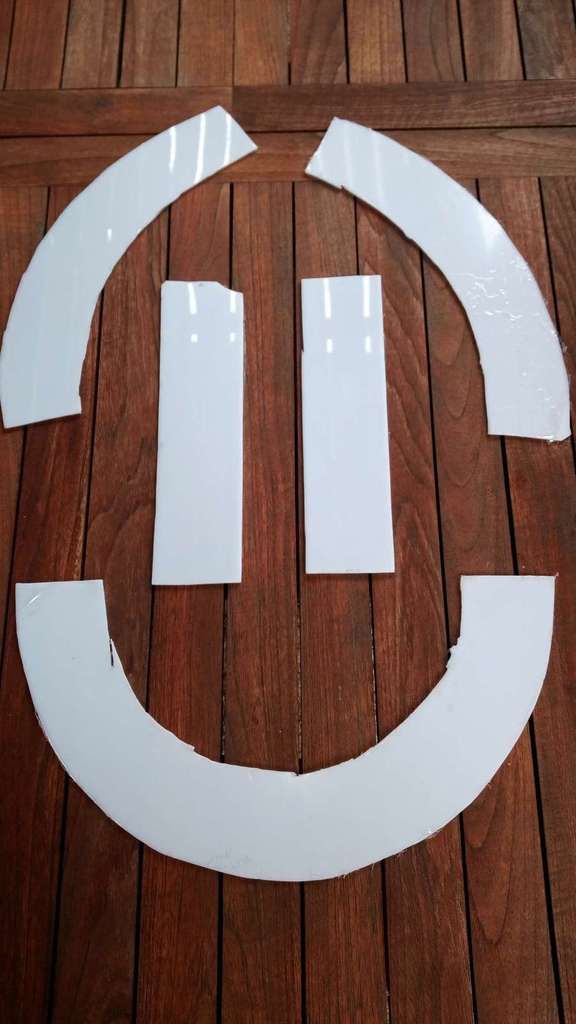

Tracé sur le plexiglas et découpe. Tracé sur le plexiglas et découpe.
Tracé sur le plexiglas et découpe. Tracé sur le plexiglas et découpe.

Tracé sur le plexiglas et découpe.

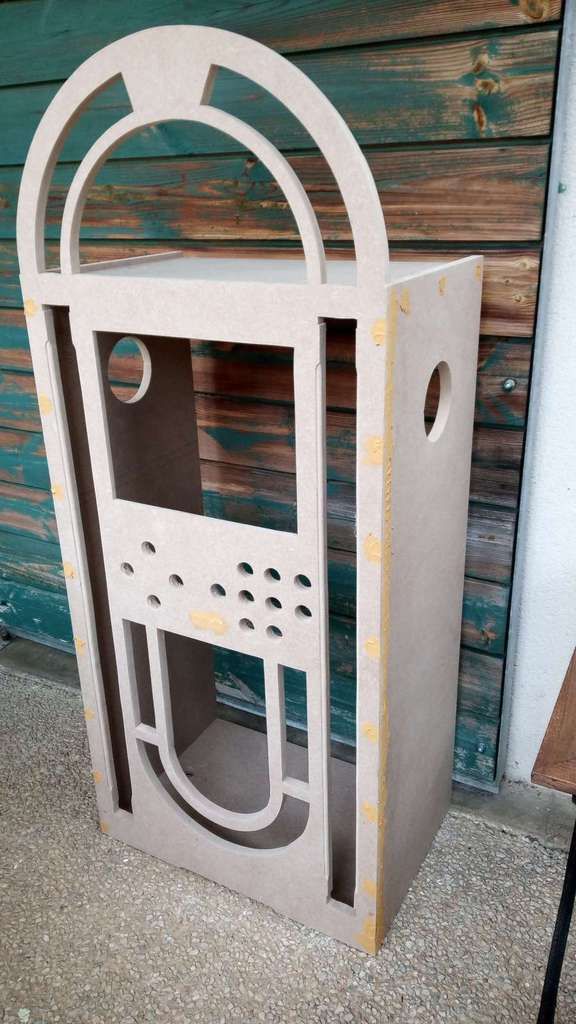

Il est temps de monter tout ça, pour avoir un aperçu de la future bête. Je bouche les têtes de vis avec de la pâte à bois, un coup de ponceuse et tout sera invisible.

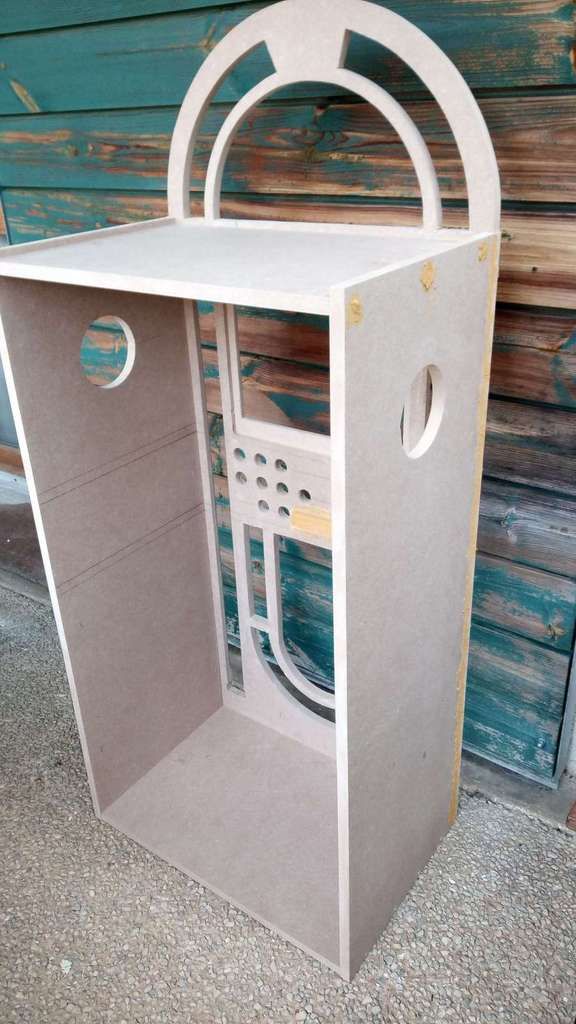

Ça commence à avoir de la gueule ... !
Ça commence à avoir de la gueule ... !

Ça commence à avoir de la gueule ... !

Pour la sonorisation j'utilise deux satellites et un caisson de basse, de marque SAMSUNG,  récupérés sur un home cinéma inutilisé. Je les laisse tel quel, pas la peine de les démonter pour récupérer les hauts parleurs à l'intérieur. Il suffit de leur faire une petite étagère et le tour et joué. Le caisson lui sera fixé directement dans le fond du jukebox.

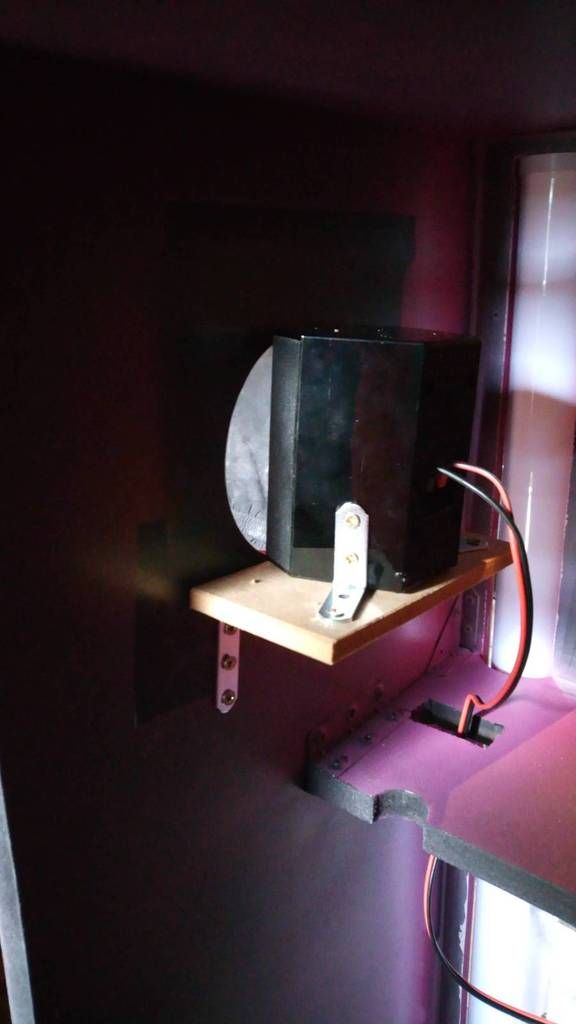

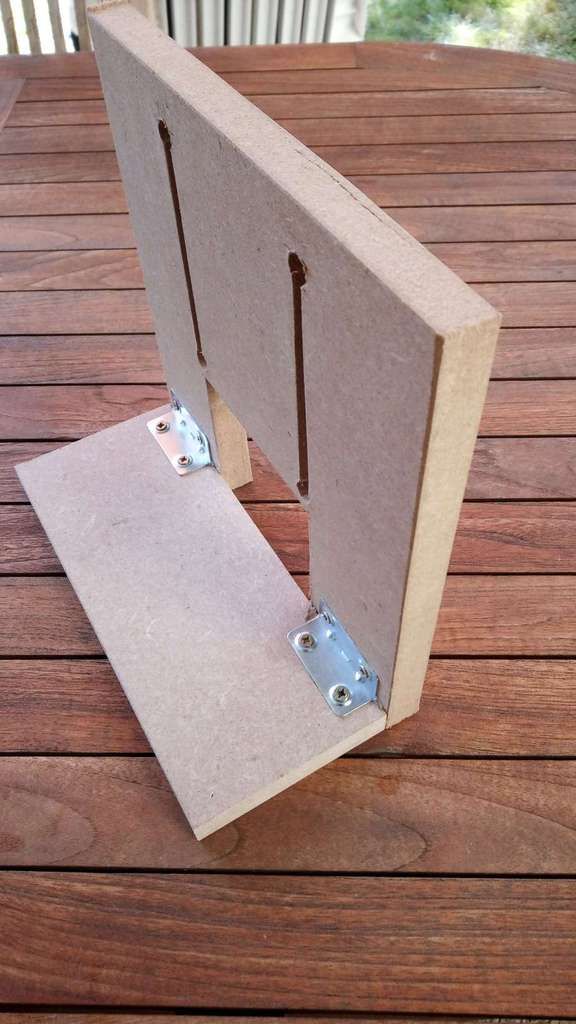

Fabrication de deux supports pour les satellites SAMSUNG.

Fabrication de deux supports pour les satellites SAMSUNG.

Passons maintenant au PC. Comme vous avez pu le voir plus haut, je l'ai acheté chez Emmaüs pour seulement 50€, écran et clavier compris. Un coup de bol, lorsque je m'y suis pointé ils en avaient reçu une palette entière, un don de l'administration des finances publique.  Ils étaient tous sous linux. Un petit formatage du disque dur, une installation de Seven et de rétro jukebox, quelques réglages personnalisés et tout roule.

Après, .... ça à été désossage complet, pour le caser dans la caisse ! Quelques découpes du châssis, on refixe le tout sur une panneau et c'est tout bon.

Avant démontage.

Avant démontage.

Après démontage et fixation sur le nouveau support.
Après démontage et fixation sur le nouveau support.

Après démontage et fixation sur le nouveau support.

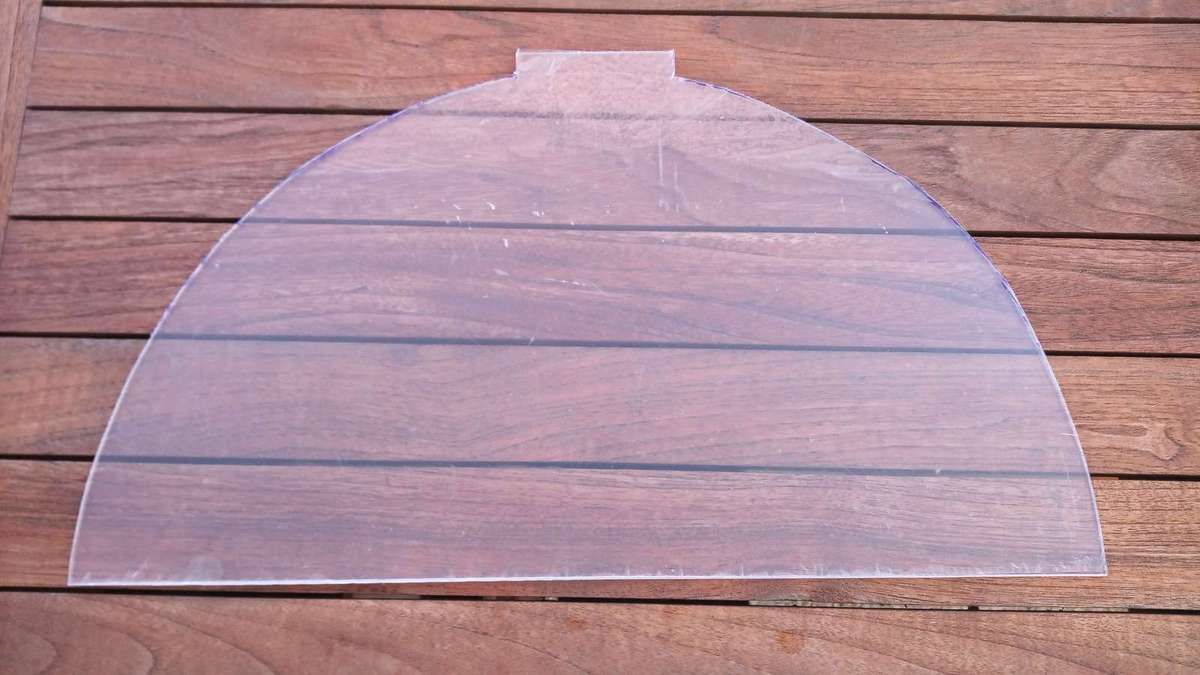

Je continue avec la petite fabrication. Tout d'abord la découpe du plexi pour la niche du haut. (Cette fois découpe à la scie sauteuse, nikel)

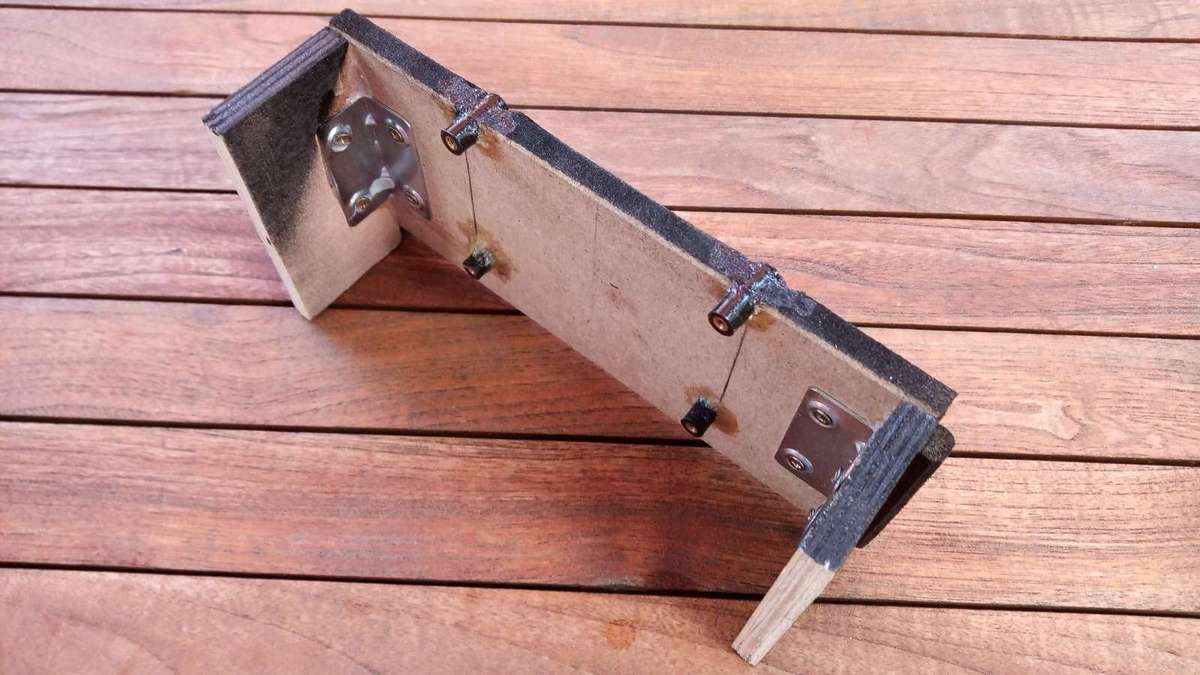

Je me fabrique ensuite un support pour l'écran SAMSUNG 4/3 puis un autre petit support pour l'amplificateur 2.1 et pour terminer deux supports pour y coller mon ruban LED de 2 mètres, qui viendront se positionner juste derrière mes morceaux de plexiglass blanc.

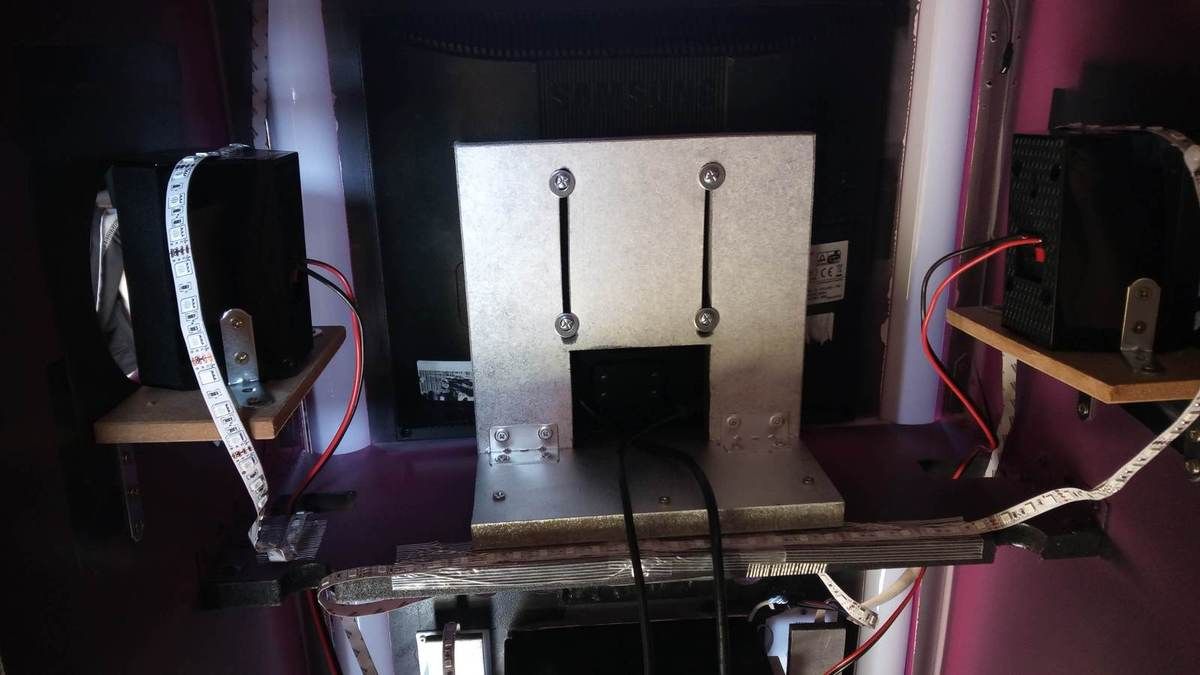

Plexiglas pour la vitrine du haut - Support pour l'écran Samsung - Support pour l'ampli 2.1 Plexiglas pour la vitrine du haut - Support pour l'écran Samsung - Support pour l'ampli 2.1
Plexiglas pour la vitrine du haut - Support pour l'écran Samsung - Support pour l'ampli 2.1 Plexiglas pour la vitrine du haut - Support pour l'écran Samsung - Support pour l'ampli 2.1

Plexiglas pour la vitrine du haut - Support pour l'écran Samsung - Support pour l'ampli 2.1

Supports pour la bande LED, qui seront placés derrière les plexiglas.Supports pour la bande LED, qui seront placés derrière les plexiglas.

Supports pour la bande LED, qui seront placés derrière les plexiglas.

Maintenant la partie la plus importante, la peinture. Ayant un copain garagiste, j'ai opté pour une peinture au pistolet en cabine, afin d'avoir un rendu nickel. Il a fallu au préalable passer par la pose d'une couche d’apprêt et d'un ponçage en règle. Ça prend du temps mais vous verrez le résultat est incomparable. Par contre la peinture n'est pas donnée. J'ai opté pour un rose de chez FIAT, la référence 188/A, celle utilisée pour les Fiat 500. Heureusement il n'a fallu que 500 ml qui ont quand même coûté 80€.

Une fois l'apprêt posé il a fallu poncer tout ça au papier de verre fin (320) pour avoir une surface "parfaitement" lisse.

Pose d'une couche d’apprêt pour voiture et ponçage au papier de verre fin 320.
Pose d'une couche d’apprêt pour voiture et ponçage au papier de verre fin 320.

Pose d'une couche d’apprêt pour voiture et ponçage au papier de verre fin 320.

Fabrication d'un Jukebox.

Et maintenant place à la peinture.

N'ayant pas la dextérité d'un professionnel, j'ai préféré laisser faire le copain.  Je vous laisse regarder le travail en images.

Fabrication d'un Jukebox.
Fabrication d'un Jukebox.
Fabrication d'un Jukebox.
Fabrication d'un Jukebox.
Fabrication d'un Jukebox.
Beau travail. Merci Marco.

Beau travail. Merci Marco.

Fabrication d'un Jukebox.
Fabrication d'un Jukebox.

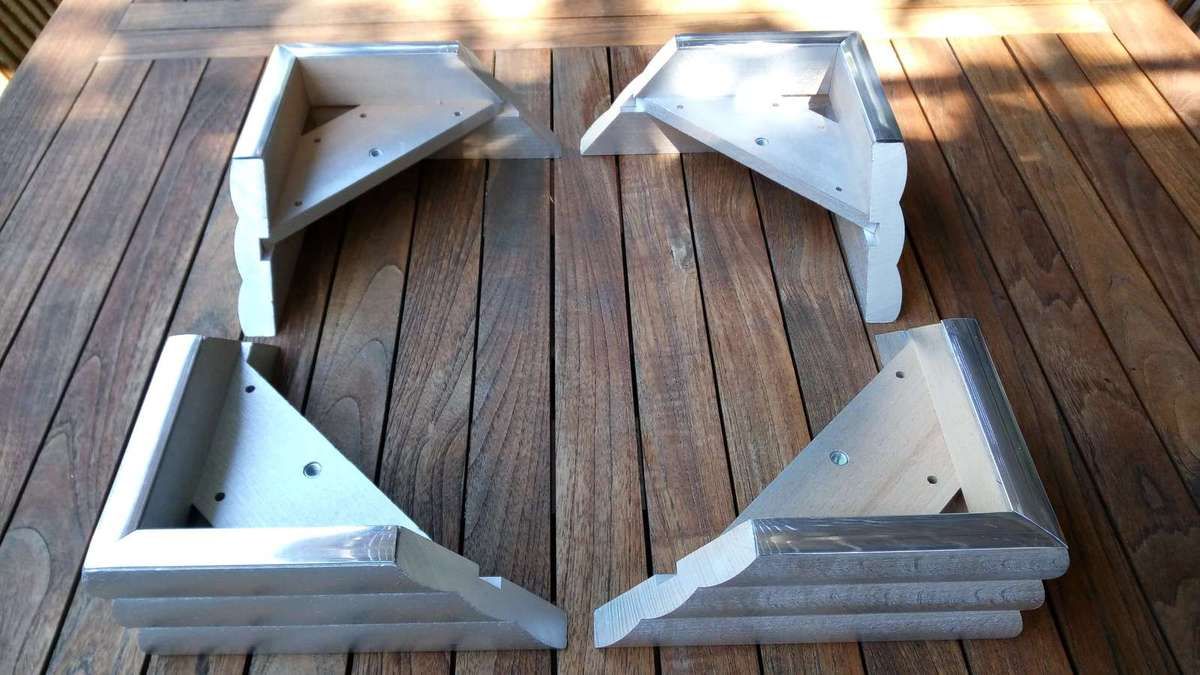

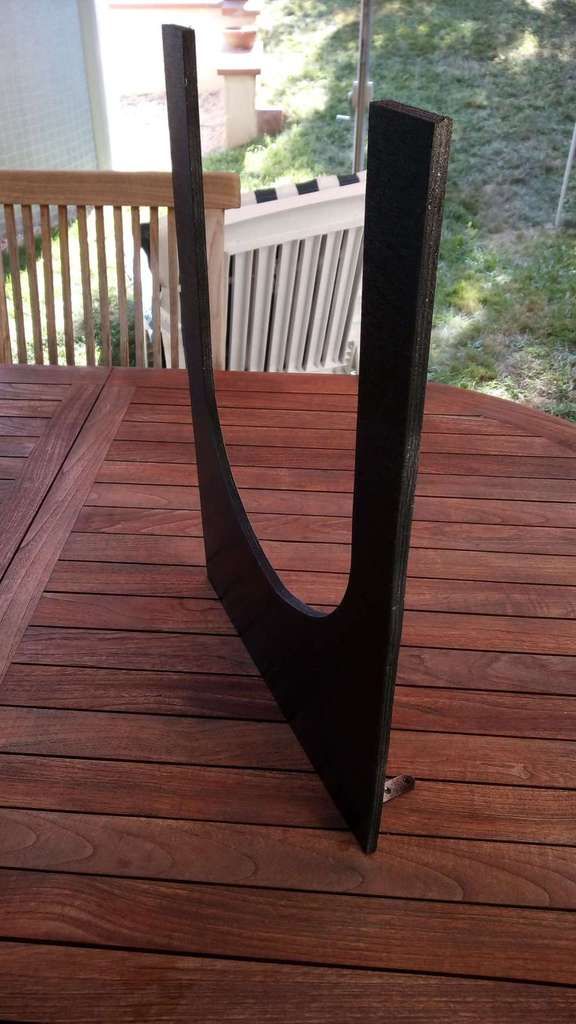

En attendant que ça sèche, je finalise les pieds en collant une bande chromée sur le dessus.

Fabrication d'un Jukebox.Fabrication d'un Jukebox.

Après une nuit de repos la peinture est maintenant bien sèche, je vais pouvoir enfin attaquer la partie montage des différents éléments, à commencer par l'amplificateur.

La fixation se fait uniquement par deux vis de chaque côtés et je rajoute une plaque en plexiglas sur la façade, après avoir repéré l'emplacement des trois boutons mais aussi l'emplacement du bouton de service qui sera relié à la carte mère du PC pour le démarrage. Je fixe également les satellites sur les côtés.

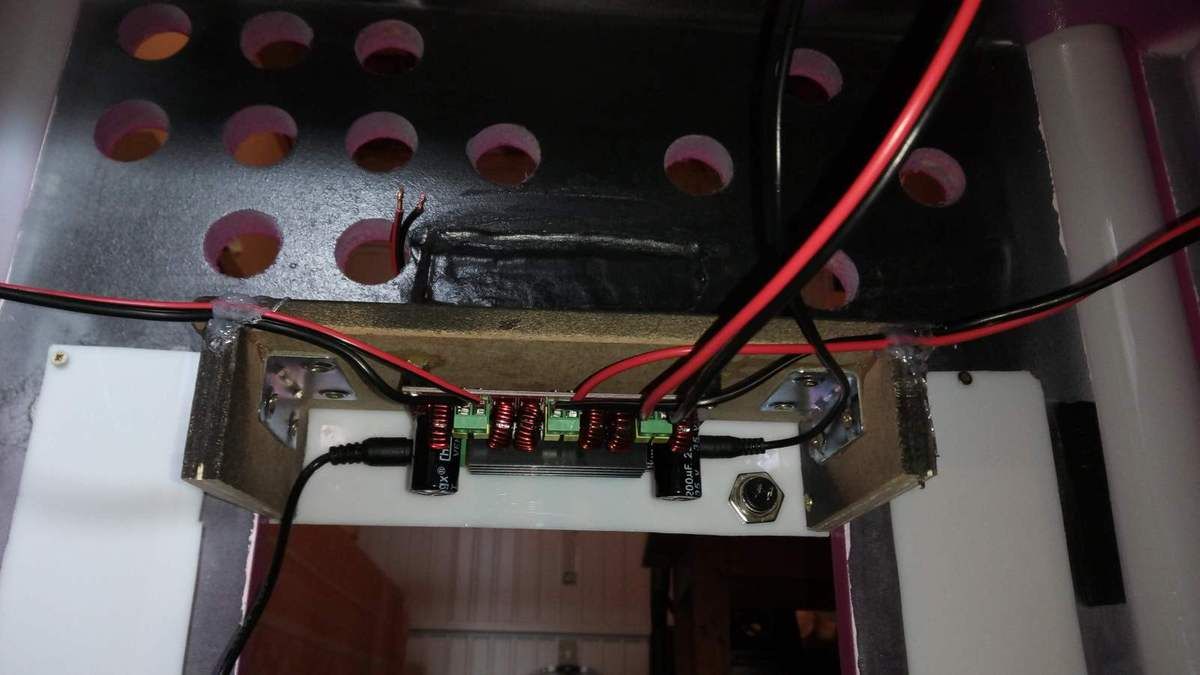

Fixation de l'ampli et branchement des divers câbles, audio pour les 2 satellites et le caisson, alimentation et sortie audio jack reliée au PC. Fixation de l'ampli et branchement des divers câbles, audio pour les 2 satellites et le caisson, alimentation et sortie audio jack reliée au PC. Fixation de l'ampli et branchement des divers câbles, audio pour les 2 satellites et le caisson, alimentation et sortie audio jack reliée au PC.

Fixation de l'ampli et branchement des divers câbles, audio pour les 2 satellites et le caisson, alimentation et sortie audio jack reliée au PC.

Je continue par la fixation des deux supports LED, après y avoir bien sur coller dessus le ruban LED. Le reste n'est plus qu'une succession de montage.....

- Fixation de l'écran sur le support, lui même vissé sur la planche intérieure intermédiaire.

- Montage et câblage des boutons lumineux. Pour le câblage j'ai utilisé une carte Xin-Mo USB un joueur et une alimentation molex pour l'éclairage des LED, le tout acheté chez Smallcab

Pour le câblage des LED, rien de compliqué, la chaine de câblage comprends une ligne de cosses rouge et une ligne de cosses noire. Il suffit de les brancher sur les cosses des LED et d'allumer. Si la LED d'un bouton ne s'allume pas on interverti les cosses. Il n'y a aucun risque de griller la LED, on peut même le faire en étant branché.

Pour le câblage des boutons, il suffit de brancher la ligne de masse fournie sur chaque cosses marquée COM et de relier cette ligne sur une masse de la carte Xin-Mo marqué GND.  Le plan est fourni. Après, chaque autre cosse des boutons est à relier sur un pin de la carte. C'est du mécano rien de plus.



Câblage Xin Mo
Câblage Xin Mo

Câblage Xin Mo

Fabrication d'un Jukebox.Fabrication d'un Jukebox.

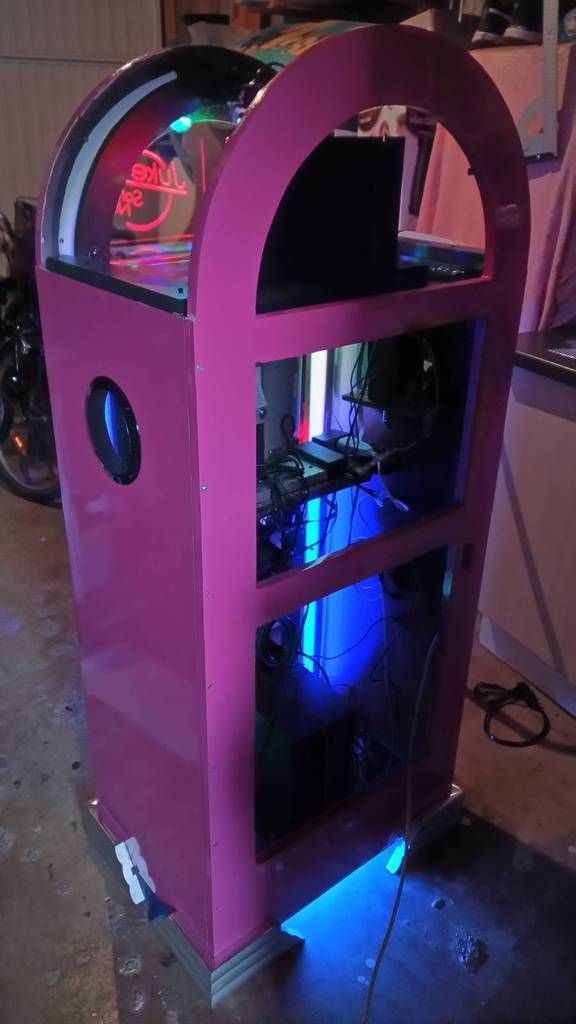

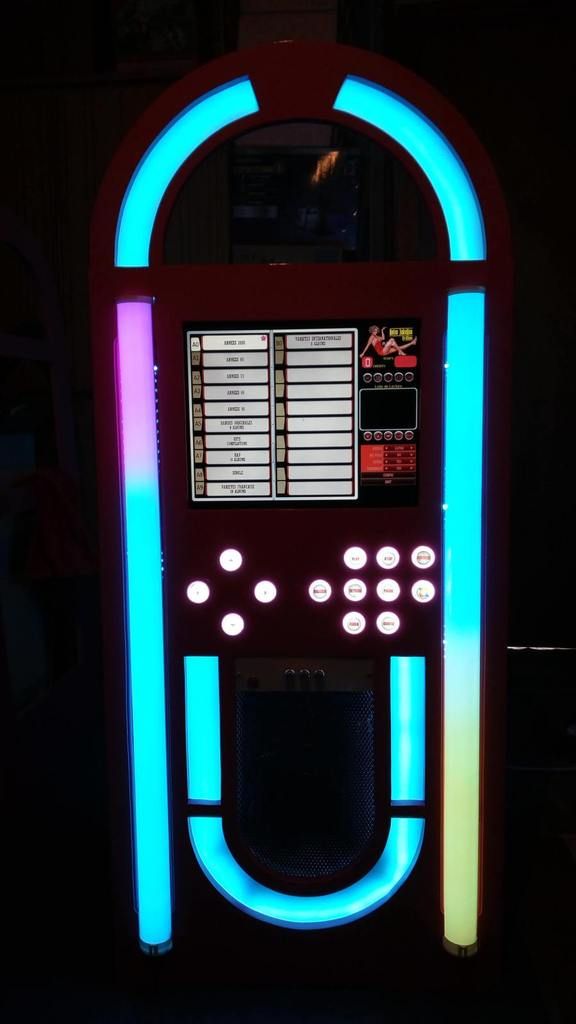

Voici un aperçu global de jour et plusieurs aperçus de différentes couleurs d'éclairage dans la peine ombre, logiciel retro jukebox en fonctionnement.

Fabrication d'un Jukebox.
Fabrication d'un Jukebox.Fabrication d'un Jukebox.
Fabrication d'un Jukebox.Fabrication d'un Jukebox.

Il ne me reste plus qu'à coller la déco en façade, fixer les pieds, et je pourrais finaliser le haut du juke en y insérant la déco.

Fabrication d'un Jukebox.
Fabrication d'un Jukebox.Fabrication d'un Jukebox.
Fabrication d'un Jukebox.
Fabrication d'un Jukebox.
Fabrication d'un Jukebox.

C'est parti pour la mise en place de la décoration intérieure avec deux Ford T modèle , une machine à sous et un petit disque. Le tout illuminé par la plaque juke box et la petite boule à facette Led.

Fabrication d'un Jukebox.
Fabrication d'un Jukebox.
Fabrication d'un Jukebox.

Je peux maintenant fermer la partie haute avec mon plexiglass souple incassable, coupé à la bonne dimension et vissé tous les 5 cm. Ne pas oublier de faire un petit chanfrein sur chaque trous pour que la tête de vis ne dépasse pas trop, ça à son importance pour la suite des finitions.

Fabrication d'un Jukebox.
Fabrication d'un Jukebox.

Comment faire pour cacher ces vilaines têtes de vis ? C'est simple, en y collant par dessus la fameux bande chromée autocollante aperçue plus haut dans les accessoires.

Fabrication d'un Jukebox.
Fabrication d'un Jukebox.

A y être et pour que cela fasse plus joli, je rajoute aussi cette bande autour de tous les plexiglass.

Fabrication d'un Jukebox.
Fabrication d'un Jukebox.
Installation du bouton d'alimentation générale arrière.
Installation du bouton d'alimentation générale arrière.

Installation du bouton d'alimentation générale arrière.

Et bien ça y est, le juke box est maintenant terminé, il faut juste que je ferme chaque ouvertures arrières par du plexiglass.

En guise de conclusion à cet article, je vous livre une petite vidéo du fonctionnement et je vous dis à bientôt pour un nouveau projet.
