BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway

BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway

Voici ma dixième conception depuis juin 2017, un Bartop à écran vertical qui permet de mieux gérer tous les jeux ... verticaux, du plus célèbre Donkey Kong en passant par Dodonpachi et tous les autres jeux de tirs, notamment le fameux 1943.

Ce Bartop sera t'il le der de der ? La question est posée. Ma Game Room étant déjà bien remplie, il me sera difficile dans le futur d'y caser d'autres projets. Sans plus attendre voici le matériel et  les différentes étapes de fabrication.

Le Matos

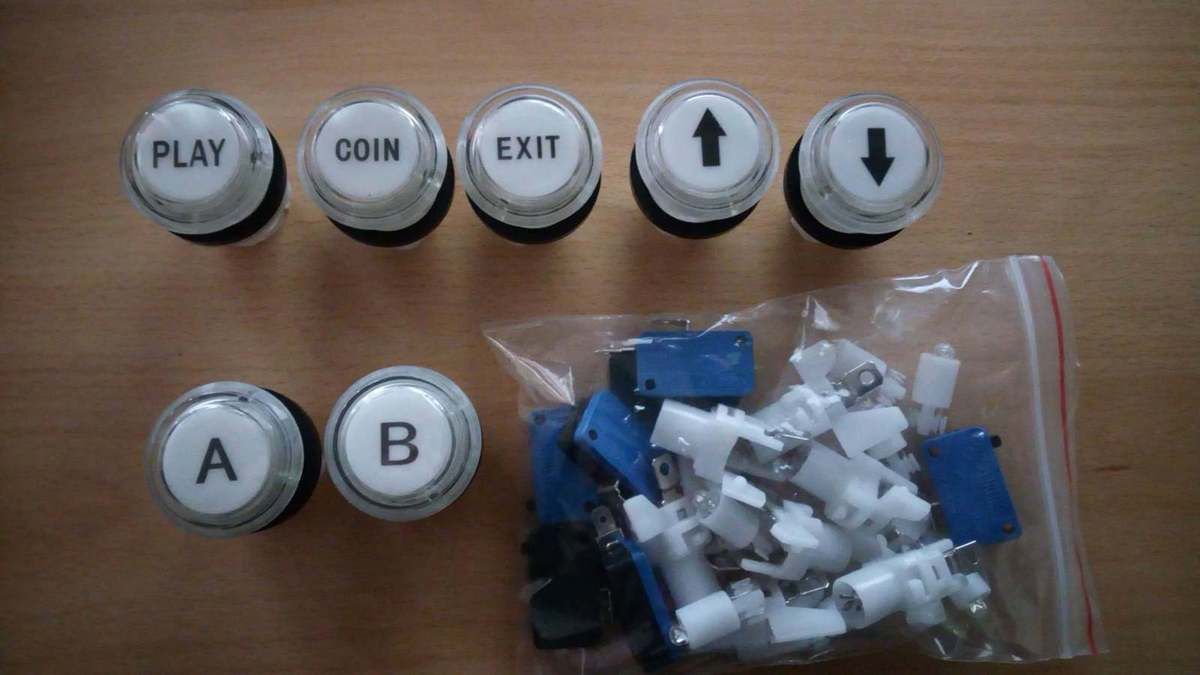

Je passe vite fait sur le matériel car il est toujours le même, des boutons (lumineux ou pas), un joystik, du T-moldding, deux petits haut parleurs, un petit amplificateur, un Raspberry Pi 3B+ - Un câble HDMI - Une alimentation 3A - Une micro SD 16Go - Un écran 24", le mien est un SAMSUNG S24F350F - Voilà pour l'essentiel ...

Pour l'outillage comme toujours, une scie sauteuse, ponceuse, défonceuse, perceuse, un petit rabot, des vis à bois de différentes dimensions, colle à bois, pâte à bois, grande équerre, bombes ou pots de peintures, du plexiglas  etc....

Passons à la partie fabrication. Le caisson extérieur sera en MDF (médium) de 18 mm d'épaisseur, le reste en 15 mm. Si on ne possède pas de gabarit Il est important de posséder l'écran avant de se lancer afin de pouvoir faire en faire un. Pour ma part je fais toujours mes propres dimensions et mes propres décorations, vous ne les trouverez donc nulle par ailleurs.

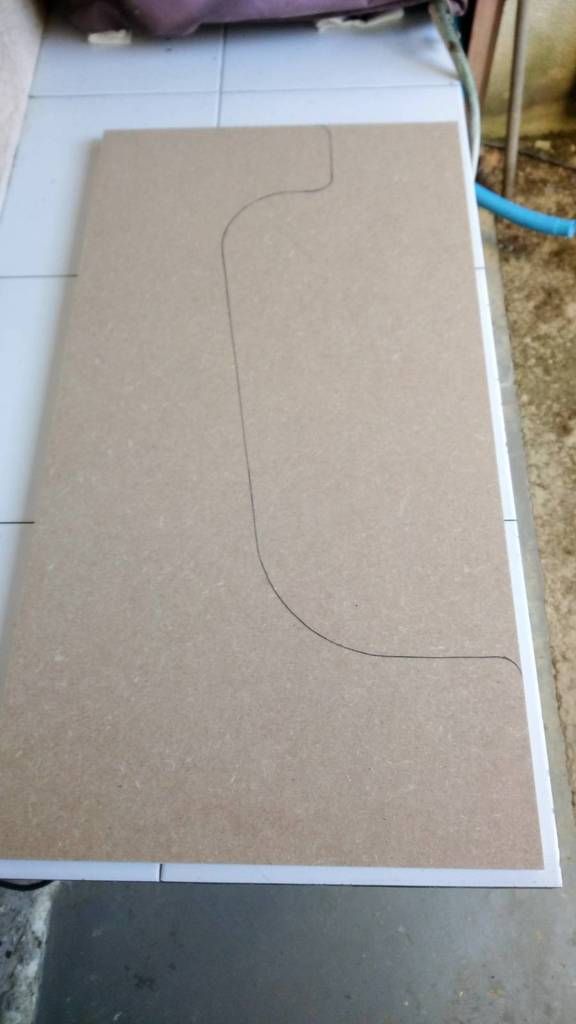

J'ai donc déterminer que mon bartop aura ces dimensions 80 x 42 x 47,6. Il faudra donc 2 planches de 80 x 42 et une de 44 x 42 qui correspond au fond du bartop, une fois les deux panneaux ajoutés de chaque côtés, il sera de 47,6 cm de large. Voila ce que ça donne à la découpe.

BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of MidwayBARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway

Une fois les deux panneaux découpés et poncés à l'identique, surtout au niveau des arrondis, je viens rajouter le fond, en ayant pris soin auparavant de faire la rainure pour le T-moldding à la défonceuse. Vous trouverez les détails du matériel nécessaire pour la faire? dans l'article sur la fabrication de la borne : STAR WARS.

Le fond est maintenu pas deux réglettes en fer mais aussi pas trois vis extérieures qui seront recouvertes de pâtes à bois. Vous remarquerez que le fond est surélevé de 5mm car je compte faire reposer le bartop sur quatre pieds en caoutchouc.

Je prépositionne également un support pour l'écran découpé dans une chute. Il sera fixé par des équerres.

BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway

Dans ce même support écran je viens faire deux encoches horizontales. Elles permettront de faire passer les quatre vis qui viendront tenir l'écran.

BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway

Je passe maintenant à la découpe et à la fixation du support des haut parleurs, sous le "marquee". Il permettra également à ce stade de la fabrication d'assurer une rigidité sur tout l'ensemble. Ne pas oublier qu'entre le fond de ce support et l'écran il faut laisser une place pour passer le plexiglas ou la vitre qui servira de bezel.

BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway

Je termine maintenant par découper et positionner le "couvercle" ou tout simplement le dessus.  Il repose sur des tasseaux. A la fin il sera fixé par dessus par deux vis de chaque côtés.

BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway

Le plus gros est bientôt terminé. Je passe sur l'arrière et je rajoute deux tasseaux en bas et en haut. Sur le bas viendra se positionner le module d'entrée pour l'électricité. Entre les deux il y aura un panneau pour la fermeture totale. Je ne sais pas encore si il sera en bois ou en plexi ... Je verrais à la fin.

BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway

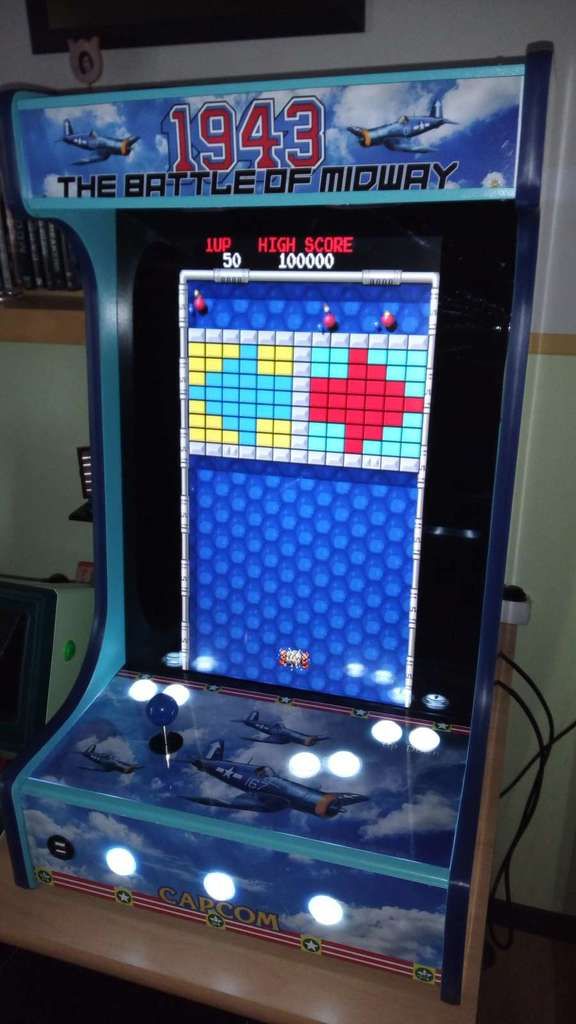

Vous avez maintenant un aperçu global de ce que sera le bartop une fois terminé. Il est temps de passer à la finition. Je commence par passer une sous couche qui une fois poncée permettra d'obtenir une surface parfaitement lisse.

BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway

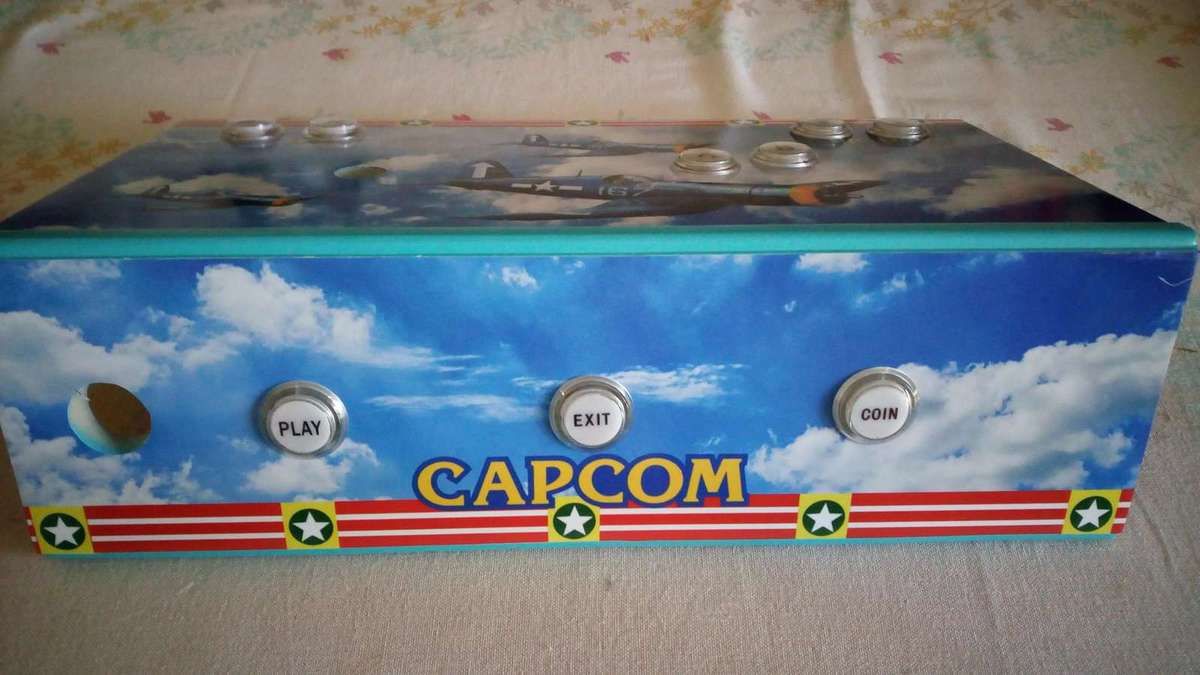

Passons maintenant à la partie basse, la partie panel avec le perçage des trous pour les boutons et le joystick. Sans oublier bien sur le plexiglas qui viendra recouvrir le dessus et qui protégera le sticker de l'usure due aux frottements des mains et des poignets .

BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway

Il est temps maintenant de passer à la finition intérieure, par l'application d'une couche de peinture aérosol et de peintre aussi le bezel en plexiglas de 4mm, préalablement découpé.

BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway

Maintenant que l'ensemble est monté, je peux m'attaquer à la réalisation des stickers, avec les bonnes côtes. Comme à mon habitude je me suis servi de mon vieux PaintShop Pro 9, que je maîtrise bien. Pour une bonne qualité d'impression je fais tout en 150 Dpi. Au passage, pour la conversion des pixels en centimètres ou vise versa, je vous conseille le très bon site blitzresult.com

Les stickers que vous verrez sont donc unique, faits à partir d’éléments récupérés à droite à gauche,  inutile de les chercher sur le net vous ne les trouverez pas. Je me suis donc retrouvé avec une planche à imprimer de 7100 x 4900 pixels soit 120cm x 82cm.

Voici donc la fameuse planche sur dessin et une fois imprimée et reçue de chez pixartprinting.fr . Au passage l'impression m'aura coûté 12,56€ avec plus cher de frais de port (13,91€) soit un total de 26,47€ . Prix relativement correct et difficilement trouvable chez un imprimeur local.

BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway

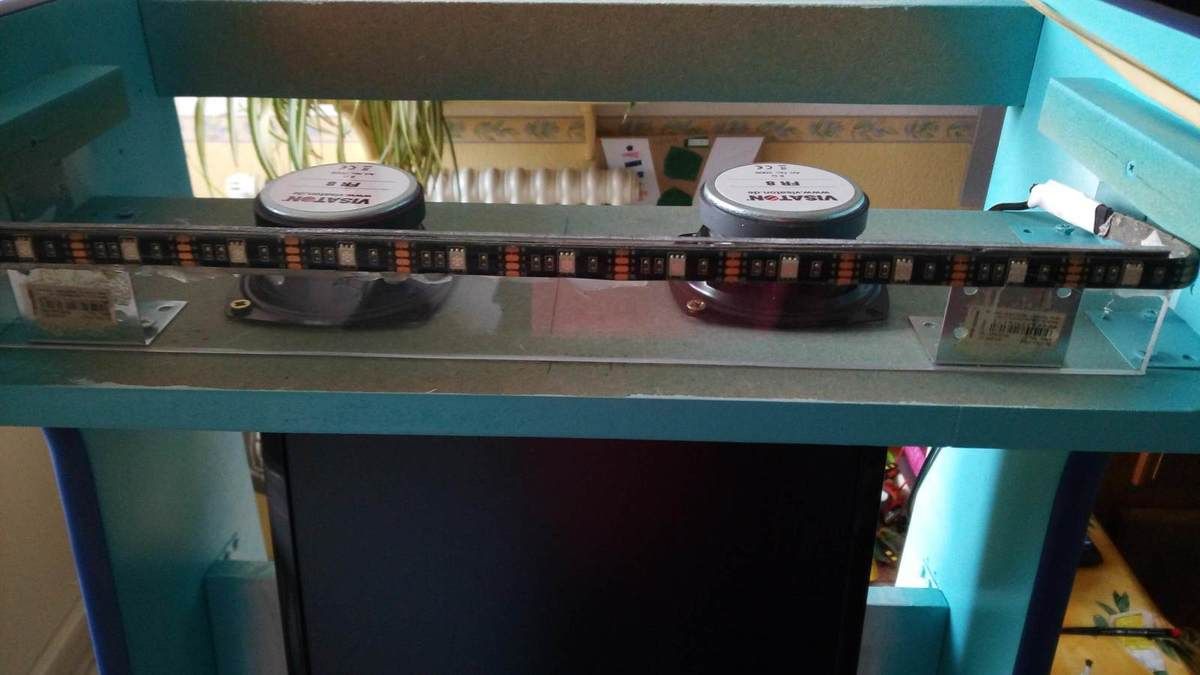

Et bien il ne reste plus qu'à poser tout ça .... et à continuer par la pose des hauts parleurs et des grilles puis le T-molding et la bande Led RGB qui éclairera le Fronton.

J'ai câblé les boutons directement sur les ports GPIO du Raspberry , ça fonctionne très bien et ça limite le coup d'une xin-mo supplémentaire. Après cela un petit rangement des câbles s'impose pour éviter que l'intérieur ne ressemble à une usine à gaz et pour facilement si retrouver en cas de problème.

Je vous mets toutes les photos à la suite, pas besoin de discours supplémentaire ...

BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway

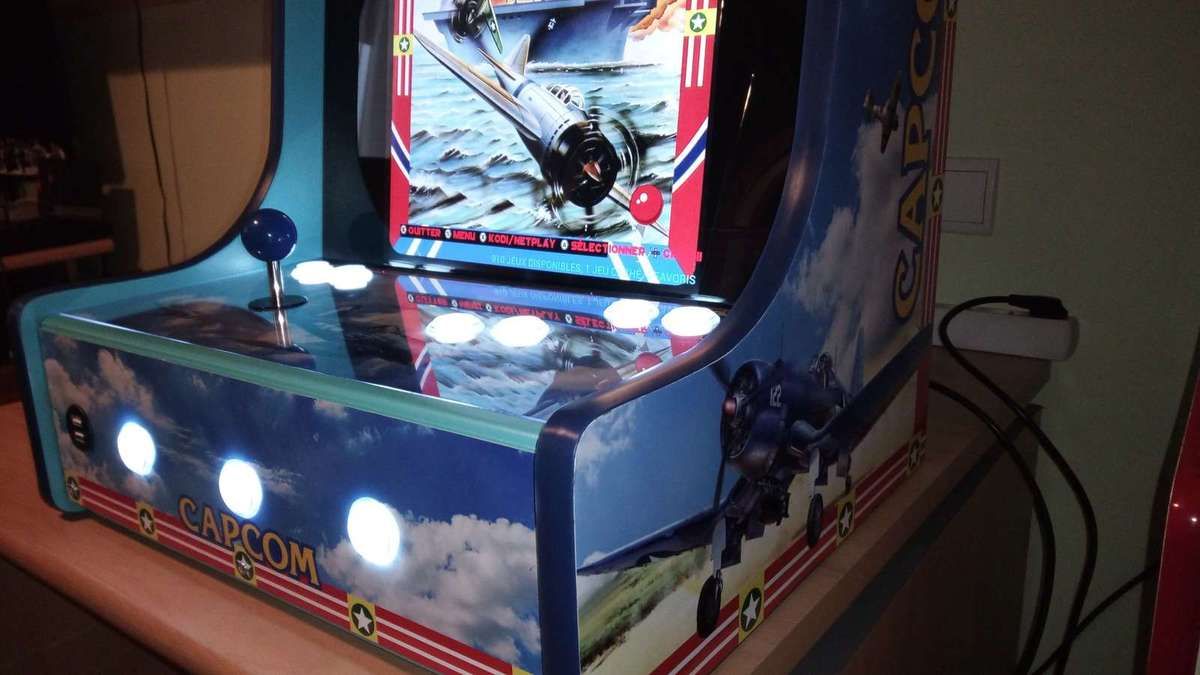

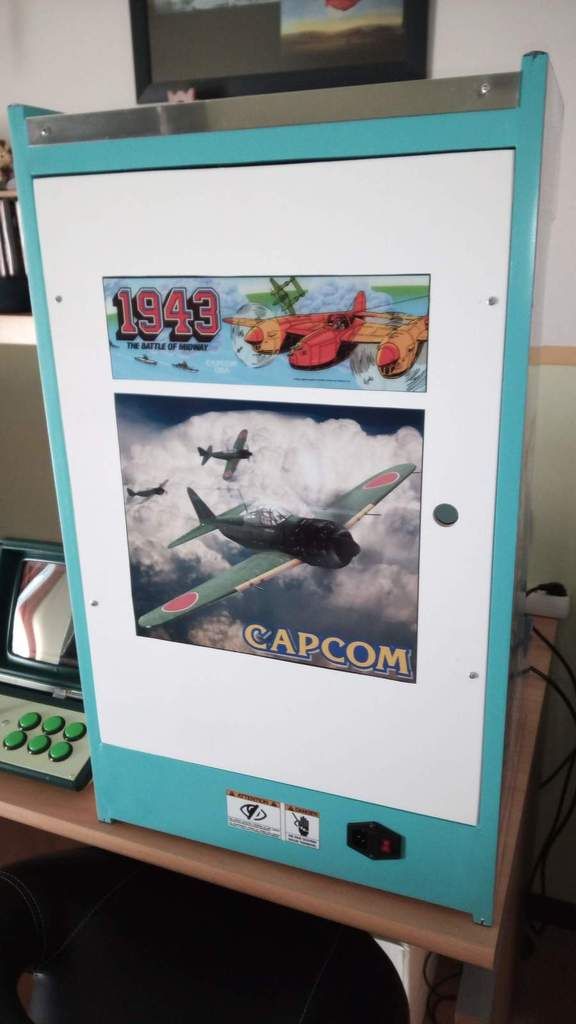

Un aperçu de l'arrière puis les photos finales.

BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway

Terminé, le Bartop est entièrement fonctionnel. Pour rester sur le thème de Capcom 1943, j'ai entièrement modifié un thème alekfull , en changeant les couleurs, les polices d'écritures, les images de fond etc...Il m'a fallu du temps pour tout modifier et surtout pour repérer à quoi correspondaient les lignes de codes de son thème.

Au total ce sont un peu plus de 900 jeux verticaux qui sont regroupés sur un seul système arcade : MAME

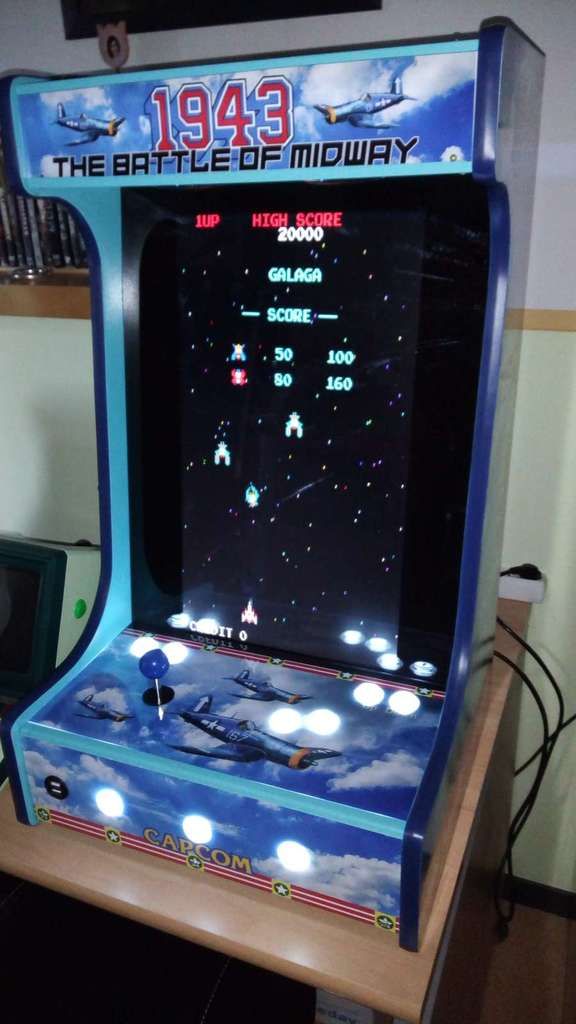

voici en images quelques classiques.

BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway
BARTOP VERTICAL - CAPCOM 1943 Battle Of Midway

Pour terminer la vidéo d'intro de recalbox.
