J'ai fabriqué ma BORNE D'ARCADE (article complet)

J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Attention, ceci est le plus long des articles que j'ai écris sur le blog. Il retrace pas à pas, la construction de la borne d'arcade que j'ai entièrement fabriquée et que vous voyez ci-dessus. J'espére que cette lecture vous inspirera et vous donnera envie de fabriquer votre borne. Bonne lecture.

Une borne d'arcade, c'est quoi ?

C'est tout simplement un jeu vidéo payant contenu dans un meuble. Ce n'est ni plus ni moins que l'ancêtre de nos consoles vidéos de salon. Dans les années 1960 - 70, les consoles de jeux vidéos n'existaient pas, seules les bornes d'arcade permettaient de se divertir en jeux vidéos.  On les trouvait principalement dans les cafés enfumés (et oui à l'épôque on fumait dans les lieux publics) ou dans les salles d'arcade, des salles spécialement dédiées à ses bornes.
Maintenant il est de plus en plus rare de trouver ces bornes dans les cafés, et aussi  de plus en plus rare de trouver des salles d'arcades, seules les fêtes foraines proposent encore ce genre de salles, itinérantes.

Les jeux de cette époque n'ont pas pour autant disparus, de nombreux nostalgiques les ont ressusités au moyen d'émulateurs, des petits logiciels pour ordinateurs qui se subsituent aux matériels de l'époque. Mais jouer assis devant un bureau, sur un ordinateur avec un clavier ou une manette, ne procure pas les sensations d'antant.


C'est pour cela que je me suis lancé sur le net, à la recherche de bornes, et  je me suis aperçu qu'il était possible d'en acheter de toutes prêtes mais aussi d'en fabriquer.  C'est vrai que l'achat reste honéreux puisqu'il faut compter dans les 2000€ pour une borne neuve. Je me suis donc lancé à la recherche de tutos et de forums qui parlaient de leur fabrication artisanale. C'est ainsi qu'à débuter ma propre fabrication.

Petit intro ....
Pour faire simple, la borne est composée de trois élèments, LE MEUBLE , LES COMMANDES  et L'EMULATION.
- Le meuble est bien souvent fabriqué en panneau de médium aussi appelé MDP, de 18 mm d'épaisseur, il est possible de le concevoir en 16 mm mais pour une question de solidité d'esthétisme et de poids mieux vaut opter pour du 18.
- Les commandes, elles, sont composées de boutons et de joysticks. Il faudra donc décider sur la fabrication d'une borne à un ou deux joueurs.  Il faut savoir que les jeux des annnées 80 étaient la plupart destinés à être joués à deux, il y avait beaucoup de jeux de bastons et de plateformes. Je pense que le choix à deux joueurs s'impose. Il est possible de fabriquer entièrement le panneau de commandes en achetant au détails les boutons et joysticks ou pour se faciliter la tâche, d'en acheter un tout fait.
- L'émulation est composée de logiciels fonctionnant sur ordinateur. Un seul émulateur ne peut pas faire fonctionner tous les jeux, en effet, suivant l'éditeur du jeu, il faudra l'émulateur correspondant. C'est le cas pour les premières consoles de jeux sortis dans les années 70, comme ATARI, NINTENDO, SEGA MEGADRIVE, etc.
En matière de bornes d'arcades, les grands éditeurs de l'époque étaient CAPCOM, TITUS, SNK (Néo-Géo), SEGA, NAMCO, TAITO, ATARI etc. Je suis sur que ces noms ne vous sont pas inconnus. L'avantage, c'est que pour les jeux de ces bornes, il existe un émulateur qui est capable de tous les faire fonctionner, il s'agit de MAME, qui veut dire Multiple Arcade Machine Emulator, qui peut être traduit par émulateur de machines d'arcades multiples.
Maintenant que vous connaissez la base, commençons à détailler le projet. Si vous ne vous sentez pas l'âme d'un bricoleur, passez votre chemin car il y a du boulot. Je vais quand même m'efforcer de vous le faciliter.


Voyons les 4 grandes étapes que nous allons franchir et qui seront détaillées dans l'ordre.


I - La conception du meuble.  - Croquis papier - Outils nécessaires - Matériaux utilisés
II - La conception des commandes.     - Choix des composants  et du matériel -
III - La recherche des émulateurs, des bios et des roms.      - Recherche des émulateurs - Recherches des Bios - Recherche des Roms - Configuration.
IV - Le choix de l'ordinateur.       - Choix du matériel -

Maintenant que vous avez pris connaissance de tout ces points, commençons les hôstilités.


I - La conception du meuble.

- Croquis papier :


Comme tout projet, celui-ci doit être posé sur le papier. Il est plus facile de réfléchir à une conception en élaborant un plan. Même si vous n'êtes pas un super dessinateur il vaut mieux donner quelques coups de crayons pour visualiser le projet. C'est donc ce que j'ai fait, une représentation 3D de la borne, en prenant exemple sur des photos de bornes trouvées sur le net. Elles ne sont pas toutes identiques mais présentent toutes des points commun. On retrouve toujours au sommet une protubérance appelée MARQUEE, c'est en fait sur cette partie haute que l'on trouve généralement le nom du jeu ou de l'éditeur. Vient ensuite la partie centrale dédiée à l'écran, puis la partie basse où l'on trouve les commandes et à l'intérieur la partie informatique. Je ne voulais pas d'une borne mastoc aux proportions énormes, mais une borne plutôt longéline. Comme je mesure 1m90, il me fallait aussi une borne assé haute, c'est pour cela que j'ai opté pour une hauteur de 1m85 et 68 cm de large à la base. N'oubliez pas qu'elle doit passer entre des portes standars. C'est plus facile pour la changer de pièce.


J'ai aussi opté pour un Control Panel (panneau de contrôle) déjà fait, en l'occurence le x-arcade-tankstick, ce qui explique le décrochement sur le panneau horizontal, que vous voyez sur le croquis plus bas. Je reviendrais sur ce panneau de contrôle dans un autre paragraphe.


J'ai fabriqué ma BORNE D'ARCADE (article complet)

Je vous livre donc les plans détaillés de mon meuble. Si la forme générale vous convient alors vous avez déjà terminé cette partie du projet, sinon libre à vous d'apporter vos propres modifications.


J'ai fabriqué ma BORNE D'ARCADE (article complet)

   - Outils nécessaires :


Pour confectionner le meuble un minimum d'outils sont nécessaires. Je ne vais détailler que les plus gros, le petit outillage comme le marteau, les vis, la colle à bois ne sera pas répertorié mais il sera mentionné lors de l'étape fabrication.  Il faudra peut être investir si certains vous manquent, de toute façon un outils n'est jamais perdu, il ressert tôt ou tard. Voici la liste :
Une scie sauteuse , une perceuse, des forêts à bois, une scie cloche, une ponseuse, une viseuse, des vis, des pointes, une défonseuse, une fraise-scie avec un arbre porte scie, des traiteaux ou un établi. Des serres joints ou pinces à ressort.
La seule chose que je n'avais pas était la défonseuse et la fraise scie. J'en ai donc acheté une, la moins chère est suffisante. Je m'en suis tiré pour 69,90€.


J'ai fabriqué ma BORNE D'ARCADE (article complet)

 Il y avait moins cher sur internet (entre 45 et 50€) mais je la voulais tout de suite. Le problème vient surtout du disque-fraise qui n'est soit disant pas évident à trouver. Cet outils va servir à rainurer les champs du panneau de la borne pour y insérer le T-Molding.
 Sur beaucoup de sites de constructions de bornes, les gens parlent d'une fraise et de son arbre achetés au USA pour plus d'une soixantaine d'euros, frais de port inclus, car cela ne se trouve pas en France.
J'ai envi de dire, Que Néni. J'en ai trouvé une dans la journée et en plus à seulement 20 kilomètres de chez moi. Il suffit de trouver un spécialiste de l'outillage en menuiserie. Je suis donc allé chez MOPA à TOULOUSE où j'ai trouvé mon bonheur. L'ensemble m'a coûté 51€. Je vous donne les coordonnées de ce magasin où vous pouvez commander en ligne. http://www.mopa.fr/
Adresse : 2 Rue Jean Damoysel, 31100 Toulouse - Téléphone : 05 61 41 12 77

Et voici à quoi ressemble le disque-fraise.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

- Matériaux utilisés :


Maintenant que nous avons le plan et les outils, il ne reste plus qu'à ce procurer les matériaux. Comme presque tous j'ai opté pour du MDF, plus communément appelé Médium. Le panneau de 18 mm d'épaisseur m'a paru suffisant. De toute façon c'est celui que l'on trouve le plus couramment chez les fournisseurs, le 19 mm étant rare. Il vous faudra également un panneau moins épais pour la fabrication de la porte, du panneau arrière pour la fermeture et des panneaux supérieurs du Marquee. Du MDF ou du contreplaqué en 10 mm, fera l'affaire. J'ai donc pris un contreplaqué, un peu moins cher à l'achat. Pour faire tenir tous ces panneaux, des tasseaux sont aussi indispensables, 4 tasseaux en sapin de 21x27 et 2m40 de long feront l'affaire.
 Je me suis donc rendu dans une enseigne bien connue, LEROY MERLIN, où je me suis fait découper deux panneaux MDF identiques, de la largeur et de la hauteur finale de ma borne. Dans ces conditions vous êtes sur que les deux panneaux seront bien symétriques.  Il ne restera plus qu'à tracer le profil de la borne sur un des panneaux, qui une fois découpé, servira de gabarit pour le second.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

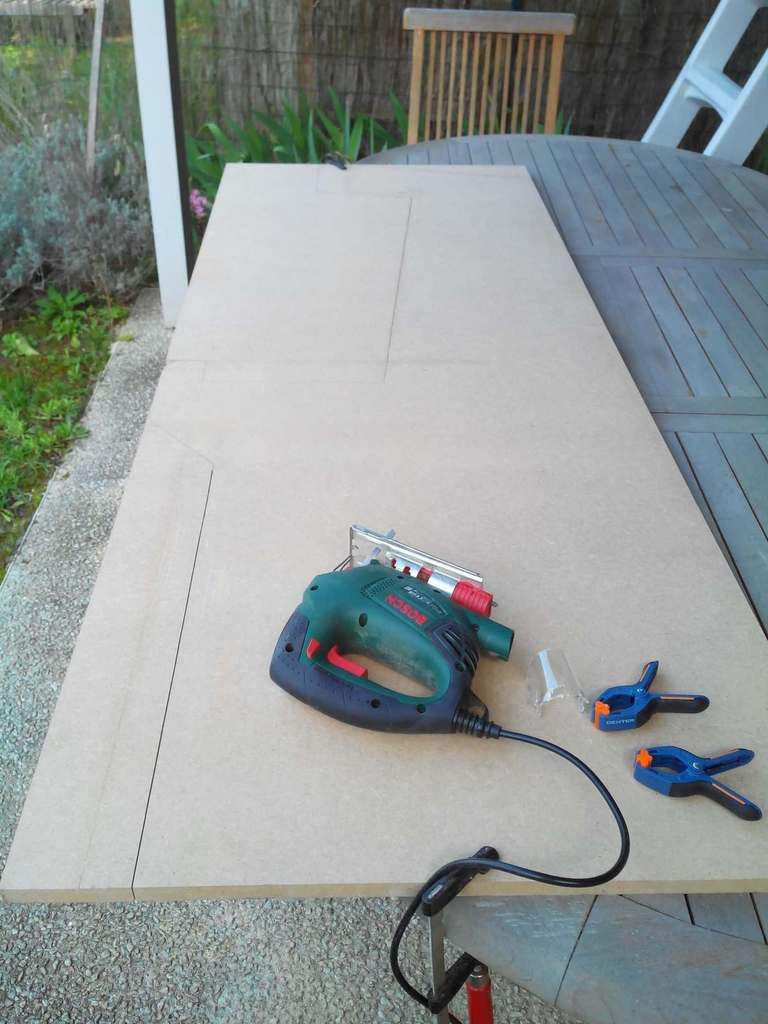

Pour la découpe j'ai opté pour la scie sauteuse, avec une lame neuve. Je pensais supperposer les deux panneaux l'un sur l'autre et faire la coupe à la scie circulaire, c'est pratique mais juste pour les lignes droites, pour les courbes il aurait fallu terminer à la scie sauteuse. J'ai donc décidé de tout faire à la scie sauteuse et j'ai eu raison.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

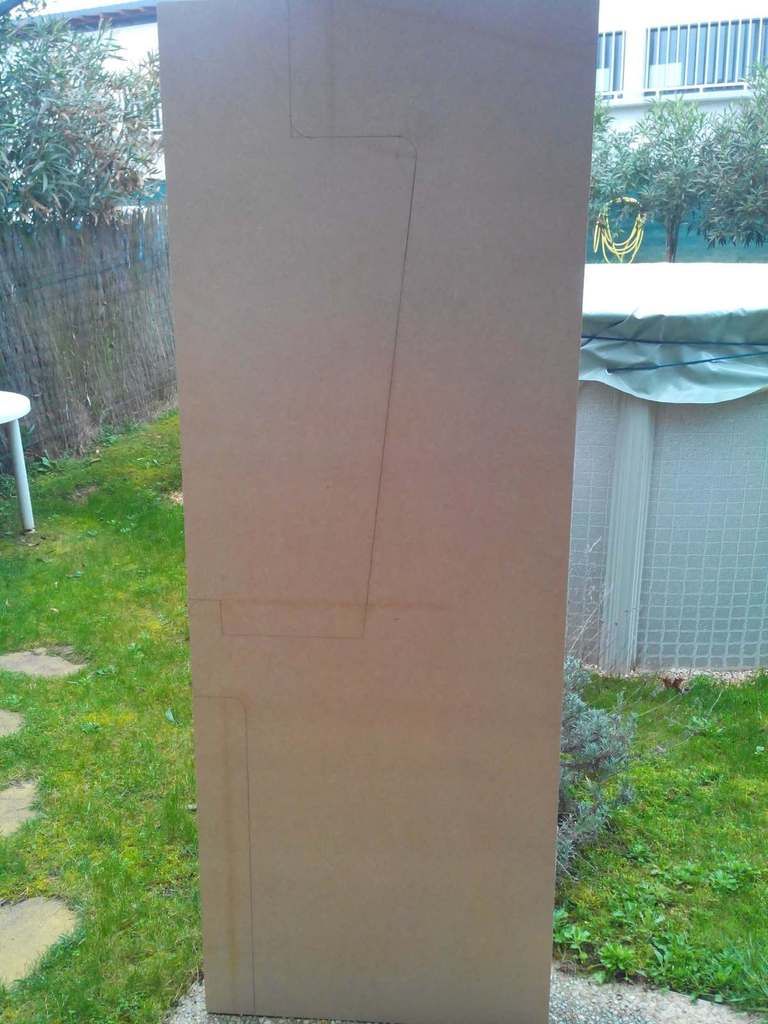

Couper les deux panneaux à la scie sauteuse, en même temps en les superposants, n'est pas pour moi une bonne solution, en raison de l'épaisseur, cela risque de faire pencher la lame de la scie sauteuse. C'est pour ça que j'ai fait un part un. Une fois la découpe faite, là, j'ai réuni les deux panneaux et j'ai passé un coup de ponceuse électrique sur les flans pour les égaliser. J'en ai aussi profité pour bien arrondir les courbes.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Il reste maintenant à rainurer les panneaux, ce qui permettra en phase de finition, d'y insérer le T-Molding. Le T-Molding, c'est quoi ? Tout simplement une bande en matière plastique, à la forme arrondie, qui vient se fixer sur les bords des panneaux, pour les agrémenter. On pourrait très bien s'en passer mais la finition serait moins jolie et à l'époque cela se faisait beaucoup.
Voilà à quoi ça ressemble :


J'ai fabriqué ma BORNE D'ARCADE (article complet)

Pour le rainurage, l'utilisation de la défonseuse et du disque fraise est obligatoire. L'utilsation de la défonseuse est des plus simple. il faut bien sur que la rainure se trouve bien centrée sur le champ du panneau. Même si vous n'avez pas l'habitude de ce genre d'outils, vous pouvez faire ce réglage au pif en utilisant une chute de MDF. Ce que j'ai fait. Il y a toujours sur cet appareil un bouton qui permet de faire monter ou descendre le disque au millimètre prêt.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

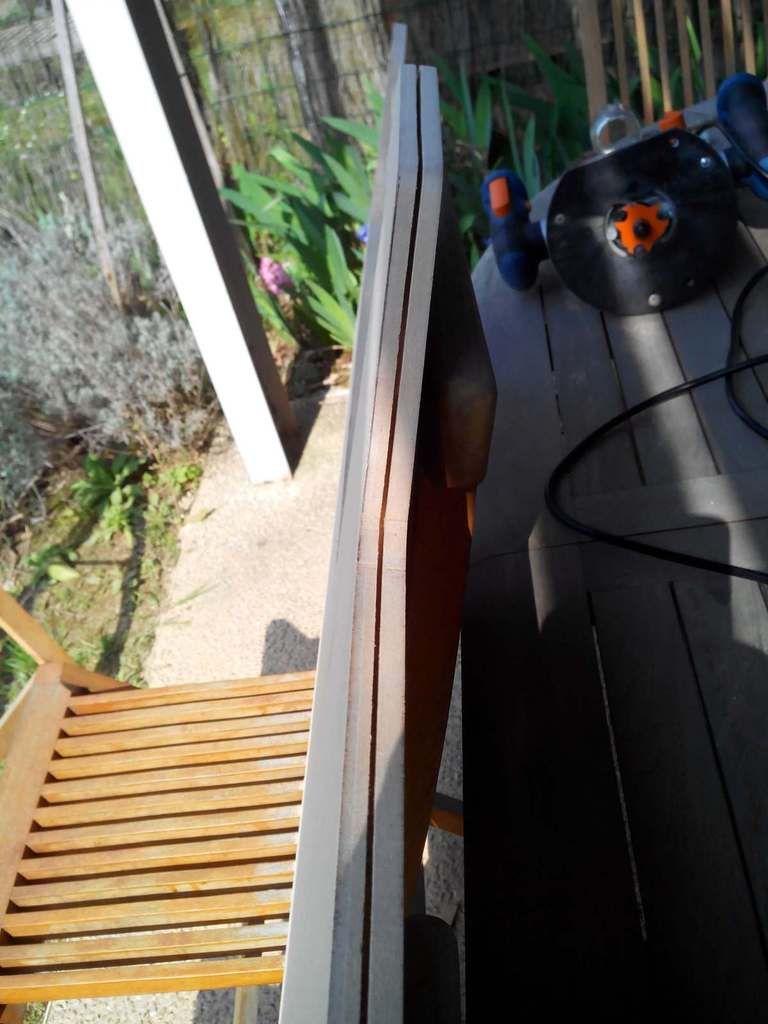

Respectez bien le sens de rotation de la scie avec le sens de rotation de l'appareil et mettez une paire de lunettes, car selon la position, vous recevez tous les copeaux dans la figure. Sinon pas de soucis, la lame coupe le MDF comme du beurre, aucune résistence. Tout ce que vous avez à faire et de bien plaquer la semelle de l'appareil contre le panneau et de ne pas la décoller lors du rainurage. Même dans les courbes c'est facile, le disque est muni d'un guide monté sur roulement, qu'il suffit d'appuyer sur le champ du panneau. Travaillez de préférence les panneaux à la verticale.
Voilà ce que ça donne une fois terminé et avec un morceau d'échantillon de T Molding.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Maintenant il ne reste plus qu'à faire l'assemblage des panneaux avec les tasseaux. Pour une question esthétique et pratique, j'ai vissé les tasseaux de l'intérieur. Certains le fond de l'extérieur puis bouchent les tête de vis avec de la pâte à bois. En vissant de l'intérieur on évite les étapes du bouchage de trous et du ponçage. N'oubliez pas de calculer la longeur des vis pour ne pas qu'elles ressortent de l'autre côté. Mettez aussi un filet de colle à bois pour une solidité supplémentaire. Pour la même raison, n'espacez pas non plus trop les vis.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Sinon à ce stade, juste avec un panneau horizontal en bas et un panneau horizontal en haut, la borne tient déjà debout et elle est stable. Tous les autres panneaux restants à installer, pour le Marquee, l'écran, etc, viendront encore plus rigidifier l'ensemble.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Vous voyez qu'il n'y a pas besoin d'avoir un atelier pour la réalisation, ni même de traiteaux finalement, une table de jardin fait l'affaire, à condition pour les étourdis, de vérifier à deux fois de ne pas la découper en même temps que les panneaux.

Voilà, le Marquee est terminé, il ne me restera plus qu'à fixer en façade une plaque de plexiglass blanche, sur laquelle je viendrais coller un sticker que j'aurais préalablement fait avec Photoshop et que j'aurais fait imprimé sur papier autocollant par un imprimeur. Tout cela sera vu bien plus tard lors de la finition.
Pour le moment posons juste le panneau des commandes pour voir la gueule que cela aura. Je peux déjà dire " opération réussie " . Le caisson du panneau s'intégre parfaitement aux décrochements que j'avais prévu sur la borne.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Profitons en pour faire une apparted sur le deuxième chapitre, la conception des commandes.

II - La conception des commandes.
    - Choix des composants  et du matériel -

Vous venez de le voir, pour cette partie j'ai choisi la simplicité et la rapidité. L'achat d'un panneau déjà fabriqué me permet de gagner du temps sur la fabrication et surtout de ne pas galèrer. Si vous êtes plus courageux que moi, alors vous ôpterez certainement pour une fabrication entièrement maison. Pour cela pas de problème, tout s'achète au détail ou bien par kits. Il y a un très bon site qui s'appelle SMALLCAB, sur lequel vous trouvez tout ce dont vous avez besoin. http://www.smallcab.net

J'ai fabriqué ma BORNE D'ARCADE (article complet)

Ils proposent des kits complets de boutons et joysticks avec les cartes electroniques pour les relier et les brancher en USB sur un ordinateur. Vous y trouverez également les mêmes choses au détails, mais aussi des hauts parleurs, des  grilles de haut parleur, des portes metaliques avec monayeurs si vous voulez vraiment vous rapprocher des bornes originales, des T-Molding de toutes les couleurs, bref un peu de tout.  Voilà un genre de kit deux joueurs. A cela vous pouvez rajouter ou non un trackball. C'est l'équivalent d'une souris et c'est bien pratique pour naviguer en dehors des jeux, sous windows.

J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Alors pour un kit complet comme celui-là il faudra compter 104€ et 34€ pour le Trackball + les frais de ports évidemment, ce qui vous fera une note d'environ 145€.  Mon X-Arcade ma couté sur le site direct du constructeur 229€, frais de port gratuits, soit un supplément de 89€. A vous de voir si vous voulez faire cette économie, sachant qu'après il vous faudra fabriquer le caisson, y percer tous les trous necessaires pour chaques boutons, chaques joystiks et le trackball, donc pas mal de calcul pour le positionnement. Ensuite il faudra relier chaque élément à un petit connecteur électronique, qui lui sera relié au PC par un câble USB. A vous de voir si vous êtes patient pour tout cela. Moi non.

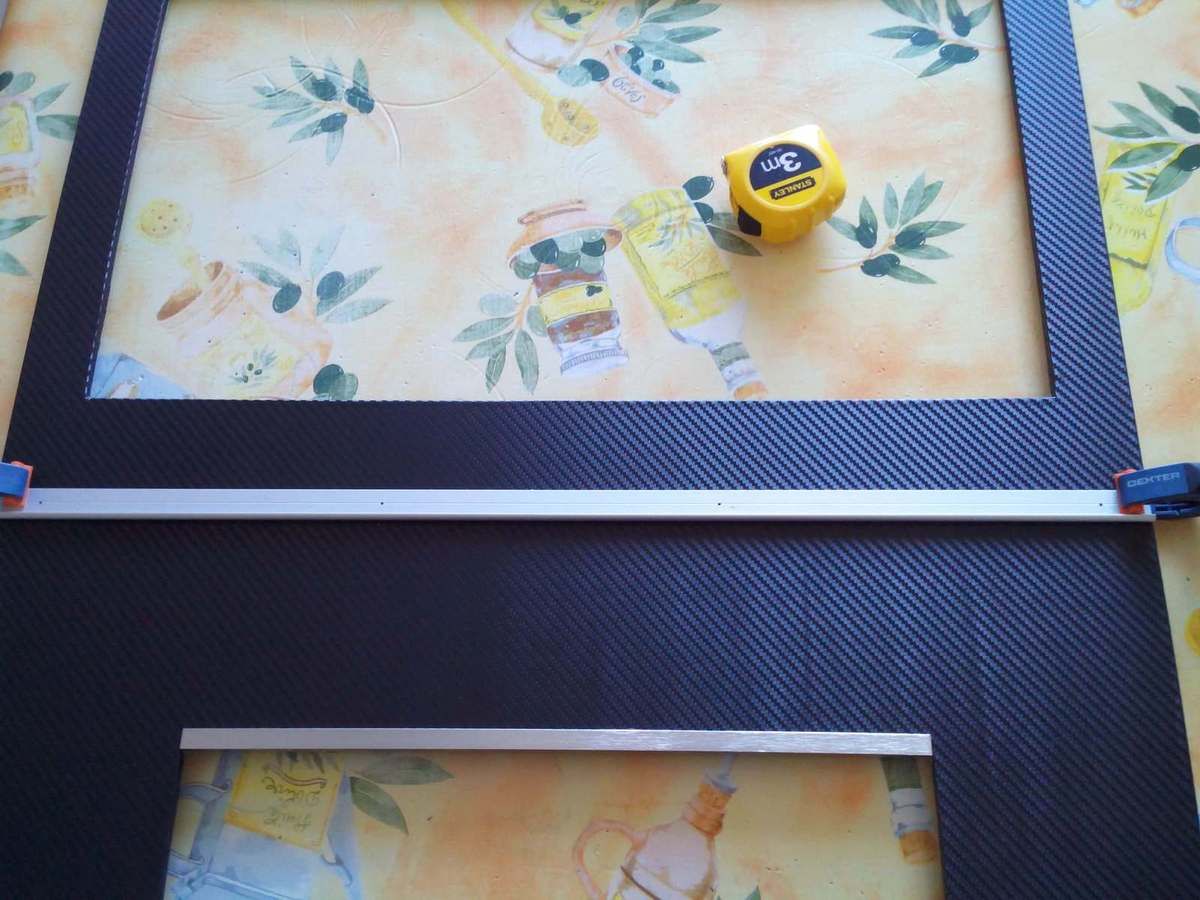

De plus, le X-arcade a déjà une décoration, ce qu'il faudra rajouter à votre panneau si vous le faites vous même.

Continuons la fabrication de notre borne, nous sommes presque au bout.

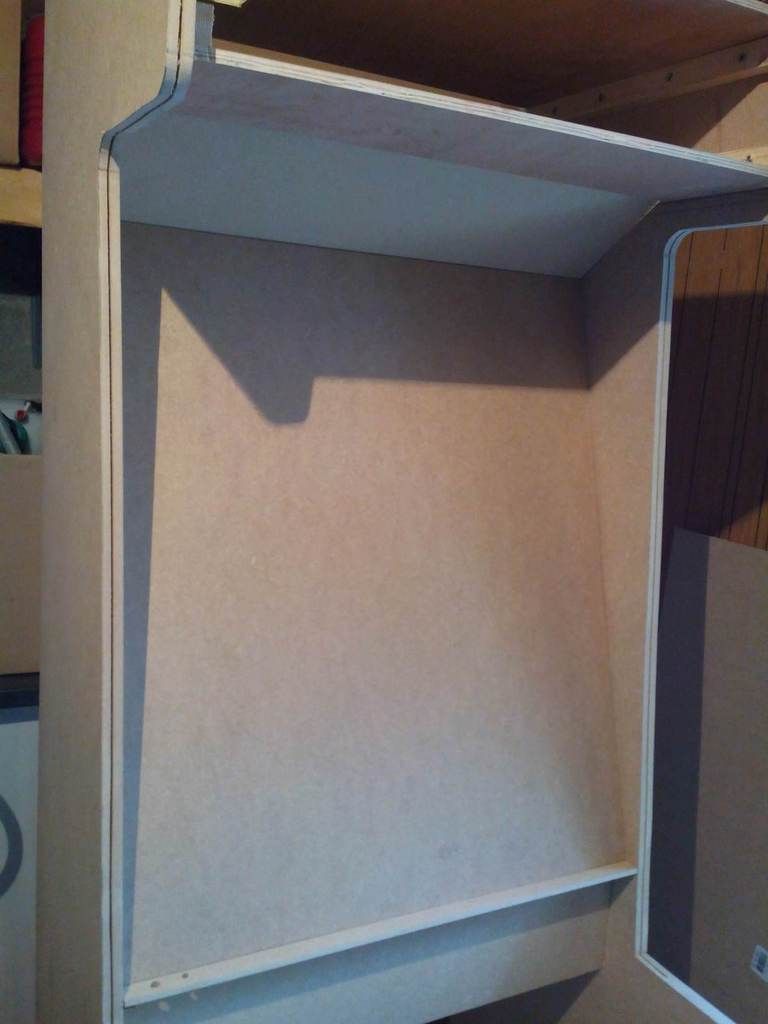

 Je vais maintenant poser une petite tablette horizontale, dans la continuité de mon X-arcade. Cette tablette servira à la fois pour tenir le panneau vertical qui sera posé tout autour de l'écran, et à la fois qui servira de niche sous l'écran. Oui, regardez bien le croquis, sous l'écran je vais faire une niche, dans laquelle je viendrais à la fin fixer des figurines Star Wars, ainsi qu'un petit tube néon bleu qui éclairera le tout. Vous pouvez bien sur passer cette étape et tout fermer, ce n'est que de la déco. Voilà, la tablette est posée, j'ai fait une ouverture dans le fond pour laisser passer les câbles de l'écran et les deux petits trous que vous voyez en bas à gauche du panneau servirons à placer mes deux boutons de service pour le PC, le bouton MARCHE/ARRET et le bouton RESET. Ce sont ces deux petits boutons poussoirs.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

 J'en profite pour rajouter les tasseaux sur les côtés qui suporterons le panneau du contour de l'écran.

J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Et voila le fameux panneau vertical, que je n'ai pas encore évidé aux dimensions de l'écran.

J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Il est temps de rajouter le panneau des hauts parleurs, il repose sur le haut du panneau vertical et sur l'arrière du panneau inférieur du Marquee. Avec la scie cloche j'ai percé les deux trous où seront placées les grilles des hauts parleurs. J'ai voulu tout centrer mais j'aurais du les espacer un peu plus, c'est pas grave, je ne le refait pas.

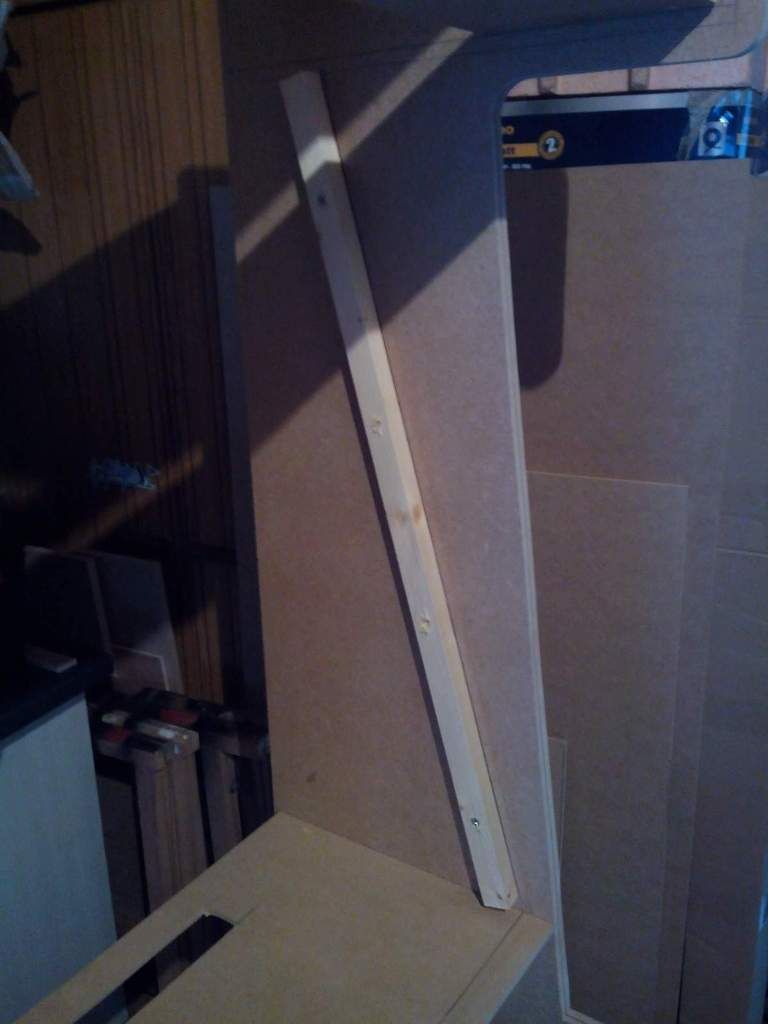

Je pose un tasseau sur l'arrière de ce panneau, contre lequel viendront reposer mes hauts parleurs. Vous voyez ce sont de simple hauts parleurs pour PC.

J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Passons à la fixation de l'écran. J'ai pour cela au préalable acheté un support VESA 100x100, c'est la norme pour les écrans PC,  11,90€ vis comprises. Il suffit de découper dans les chutes de la borne, un petit panneau et d'y fixer deux tasseaux aux extrémitées. Une plaque du support est fixé au milieu de ce panneau, l'autre plaque derrière l'écran. Le tout s'emboite par la suite et deux vis viennent solidifier l'ensemble. Rien de compliquer.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

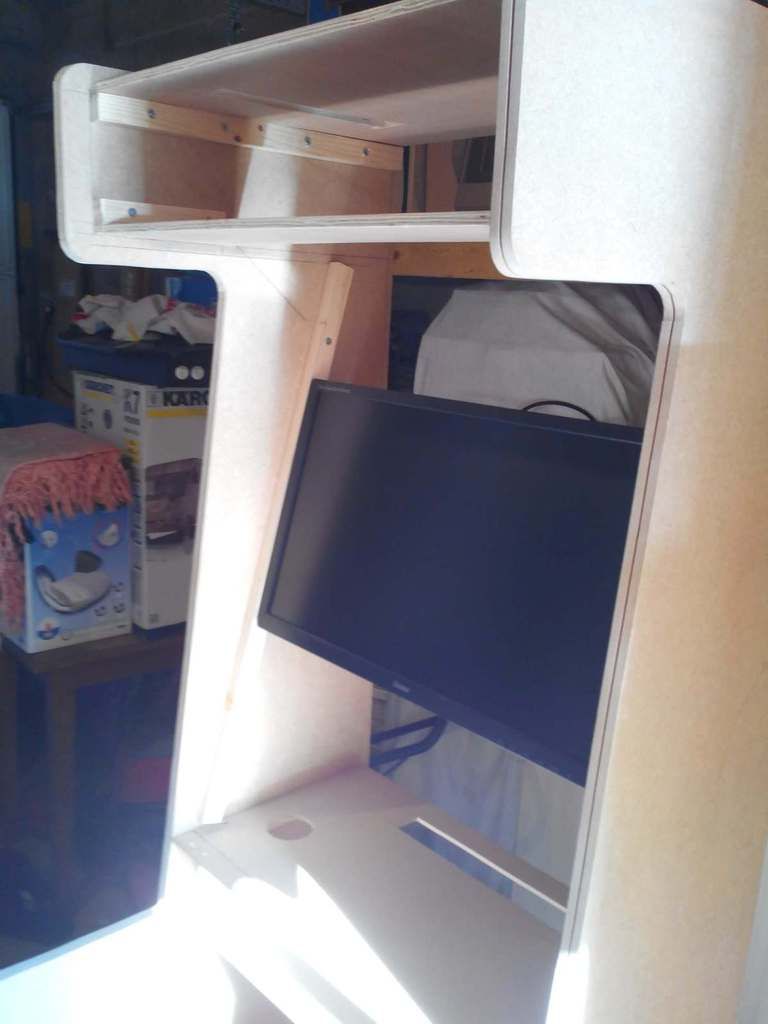

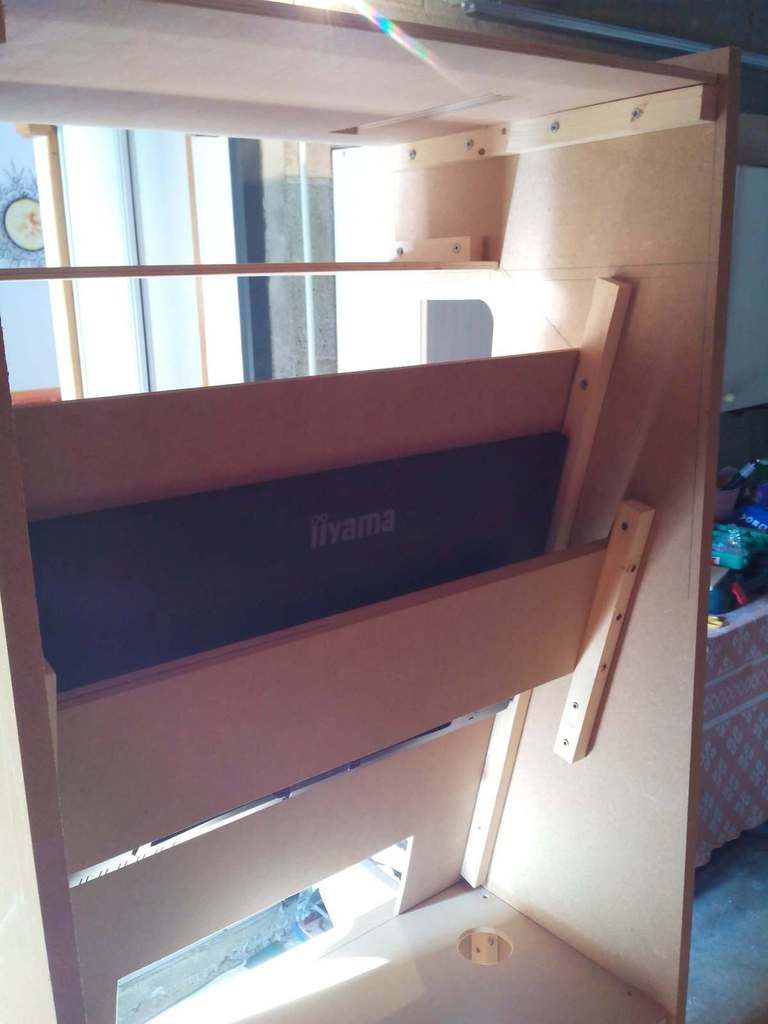

Avant de fixer l'écran, je le positionne derrière mon panneau vertical et j'en trace le contour, j'en profite pour regarder à quelle hauteur je vais le placer. N'oubliez pas que la borne est avant tout faite pour vous donc, placez le à votre hauteur. Je ne l'ai pas mis trop haut car comme je mesure 1m90, je ne voulais pas non plus que les autre soient obligés de lever la tête, je l'ai donc placé au niveau de mes épaules comme ça ceux qui sont plus petits que moi l'ont au niveau du visage, moi il me suffira de baisser un peu les yeux.
Mon écran avait un contour plastique de un centimètre tout le tour, j'ai donc rajouté ce centimétre à l'intérieur de mon tracé. C'est plus joli de ne voir que l'écran. Je découpe donc mon panneau vertical et j'en profite pour faire aussi l'entrée de ma niche au dessous.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Pour cette étape vous devrez être deux, en effet, vous ne pourrez pas placer l'écran pile poil derrière le trou du panneau vertical et fixer les tasseaux sur la borne. Faites vous aider, il y en a pour à peine 5 minutes.

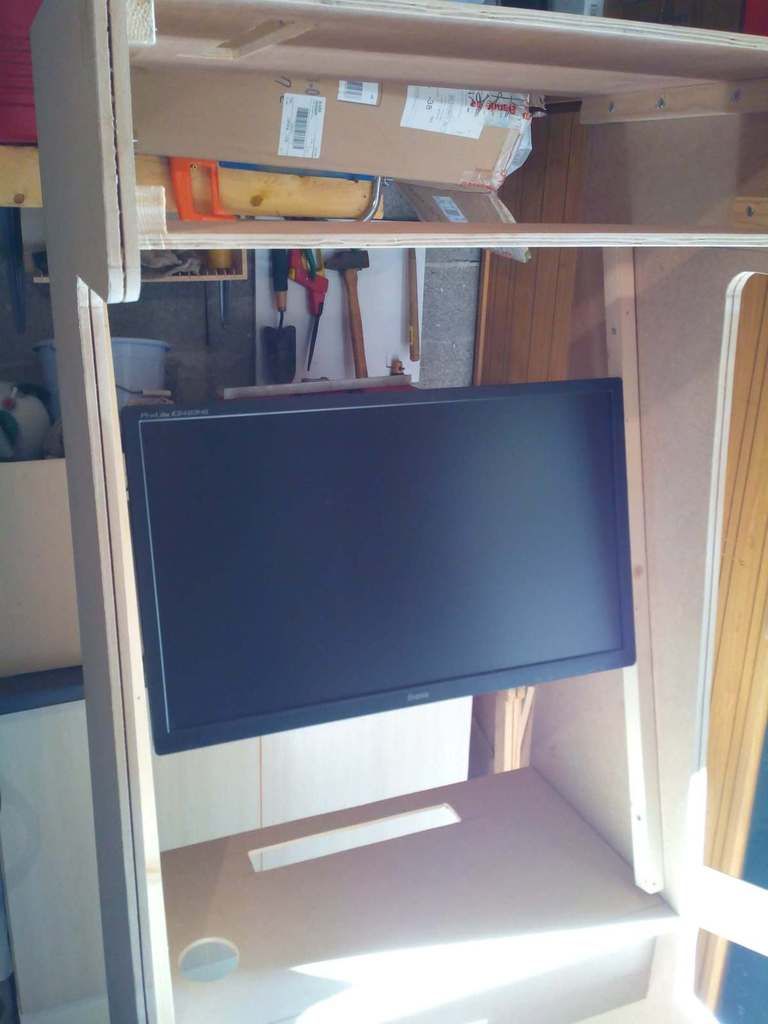

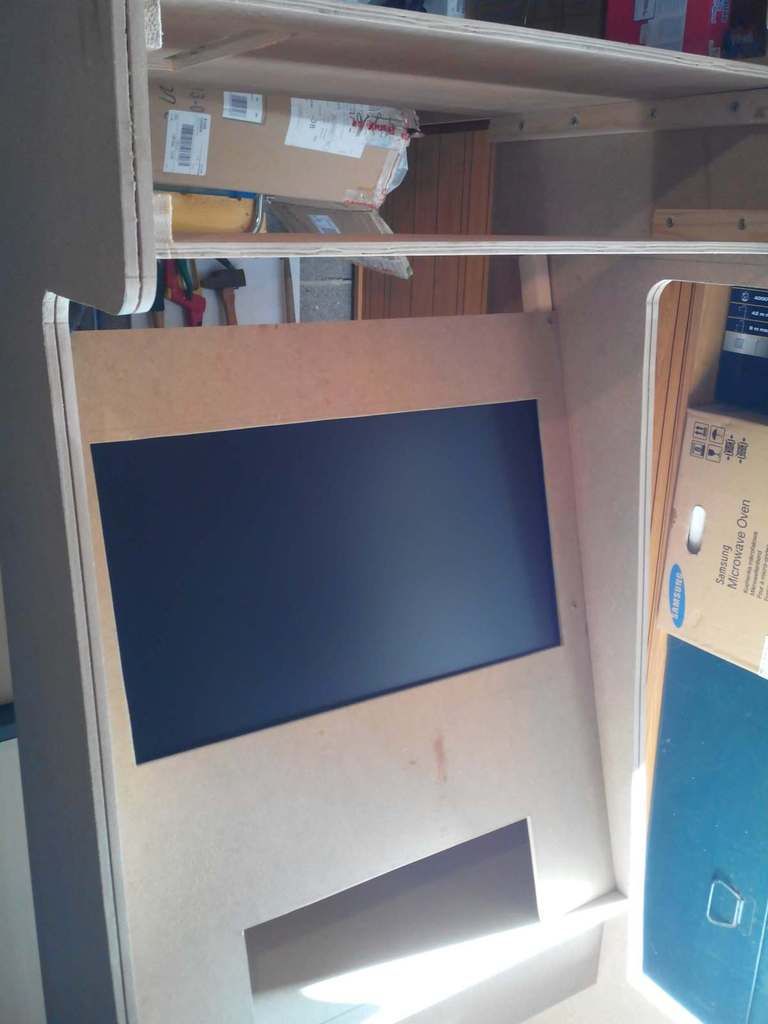

Voilà le résultat. L'écran est positionné nickel.

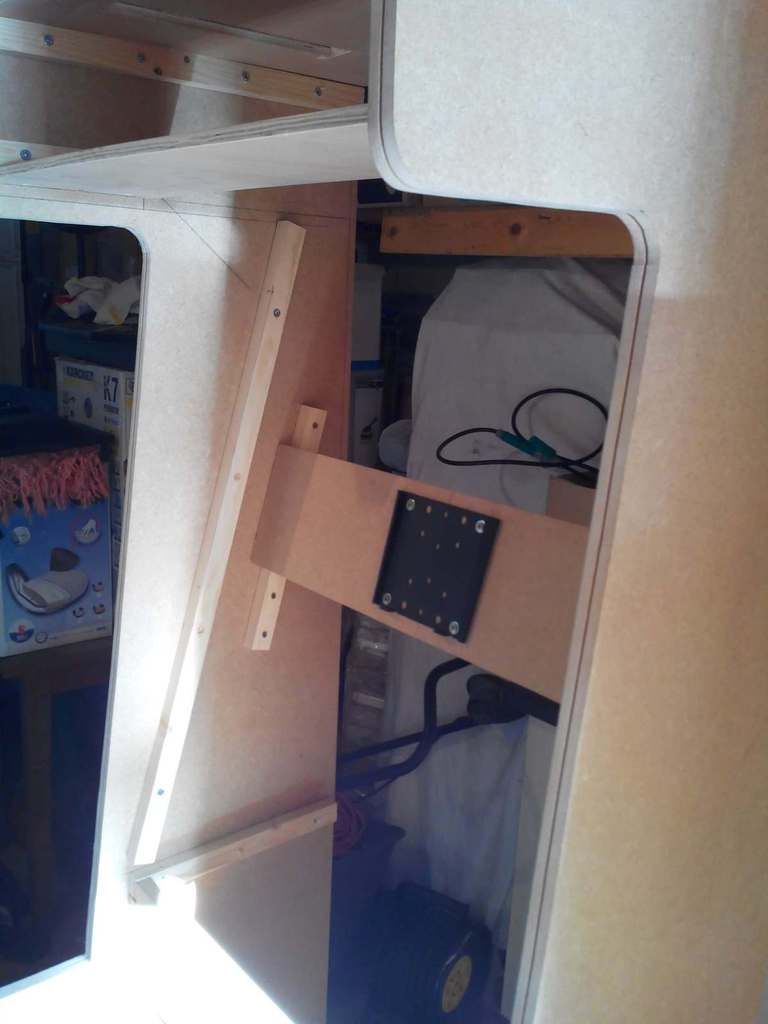

Je vous montre ce que cela donne de derrière, puis une fois le panneau vertical retiré (bézel) et ensuite l'écran.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Je continue en découpant le panneau des hauts parleurs, un simple rectangle, dans lequel je viens faire les deux trous qui recevrons les grilles. Je viens ensuite agrémenter ce panneau avec du papier vinyl façon " Carbone". Je vais faire de même avec le Bezel (contour d'écran) et le panneau horizontal. Pour être sur que le vinyl ne vienne pas se décoller à la longue, je mets au dos du scotch armé. C'est assé minutieux comme travail, il ne faut pas qu'il y est de plis ou de bulles.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Je rajoute au passage les boutons de service sur le panneau horizontal. Comme je vous les dis plus haut, ils me serviront pour le démarrage du PC ou son Reset.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

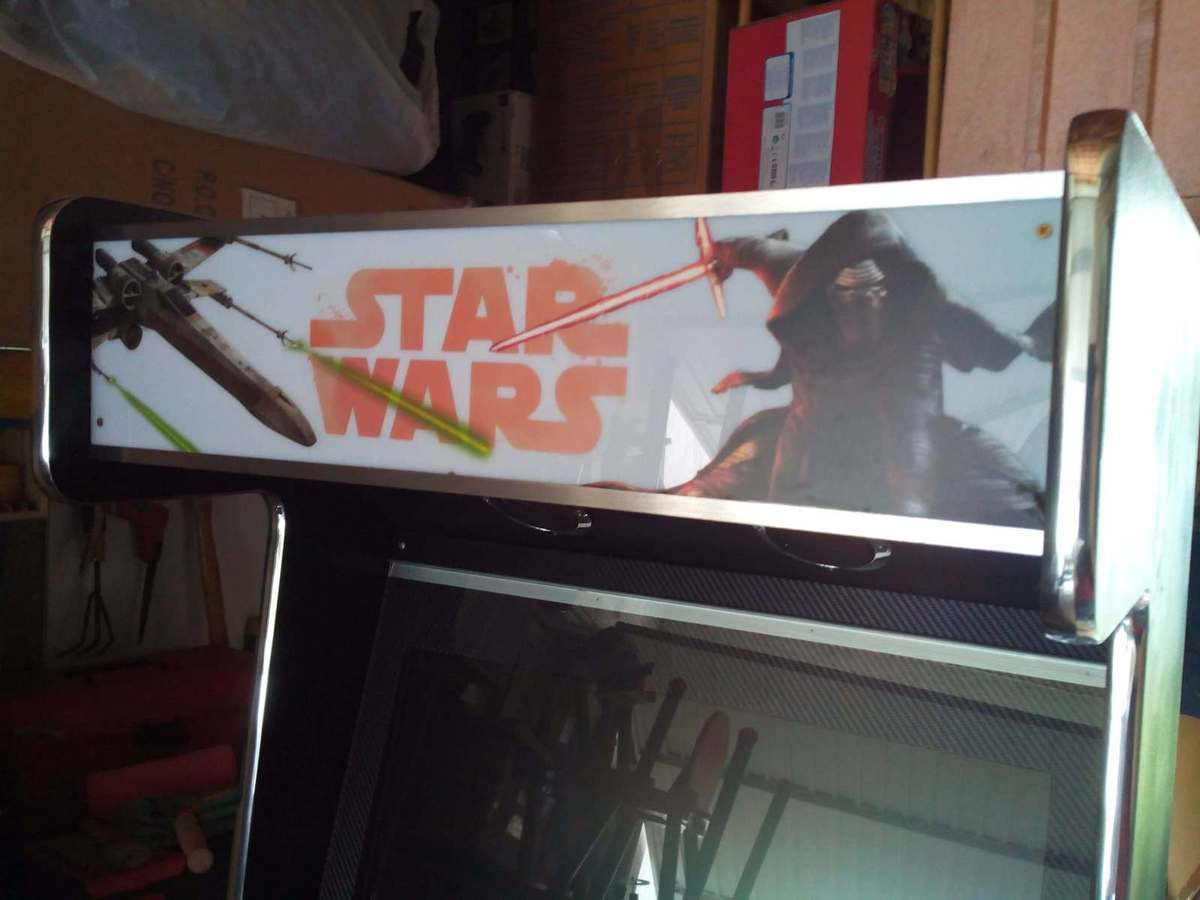

Je passe maintenant à la découpe du plexi pour le Marquee. J'ai pris un plexi translucide blanc de 3 mm d'épaisseur.  Pour la découpe un simple "kutter" avec une lame neuve et une régle. Il suffit de passer la lame le long du trait à découper, par passes successives. Les premières doivent être légères, juste pour entâmer le plexi et faire le sillon. Par la suite les autres passes sont plus appuyées. A un moment donné vous entendrez des craquements, c'est signe que le plexi est prêt à casser. Mettez votre coupe sur le bord de la table et avec de petits appuis, il va céder.


J'ai fabriqué ma BORNE D'ARCADE (article complet)

Faites quatre trous dans chaque angles et deux au milieu. Avec un forêt plus gros faites un chanfrin pour que la tête de vis s'encastre dans le plexi et fixez votre plexi découpé sur les tasseaux du Marquee.  Vous avez remarqué que j'ai peint l'ensemble en noir avant de continuer. Il m'a fallu 3 couches de noir intense pour avoir un rendu parfait. A la fin je passerais dessus un vernis incolore.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Pour l'esthétisme et aussi pour cacher les vis du milieu, rajoutez en haut et en bas deux baguettes d'angles en aluminium. Je les ai faites tenir avec de la colle néoprène mais j'ai aussi percé des petits trous de 1 mm (forêt métal le plus petit qui existe) dans lesquels j'ai mis quelques pointes sans tête. A être dans les baguettes d'angles, j'en rajoute une grosse sur les deux panneaux au bas de la borne, pour éviter que le bois ne s'abime à la longue.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

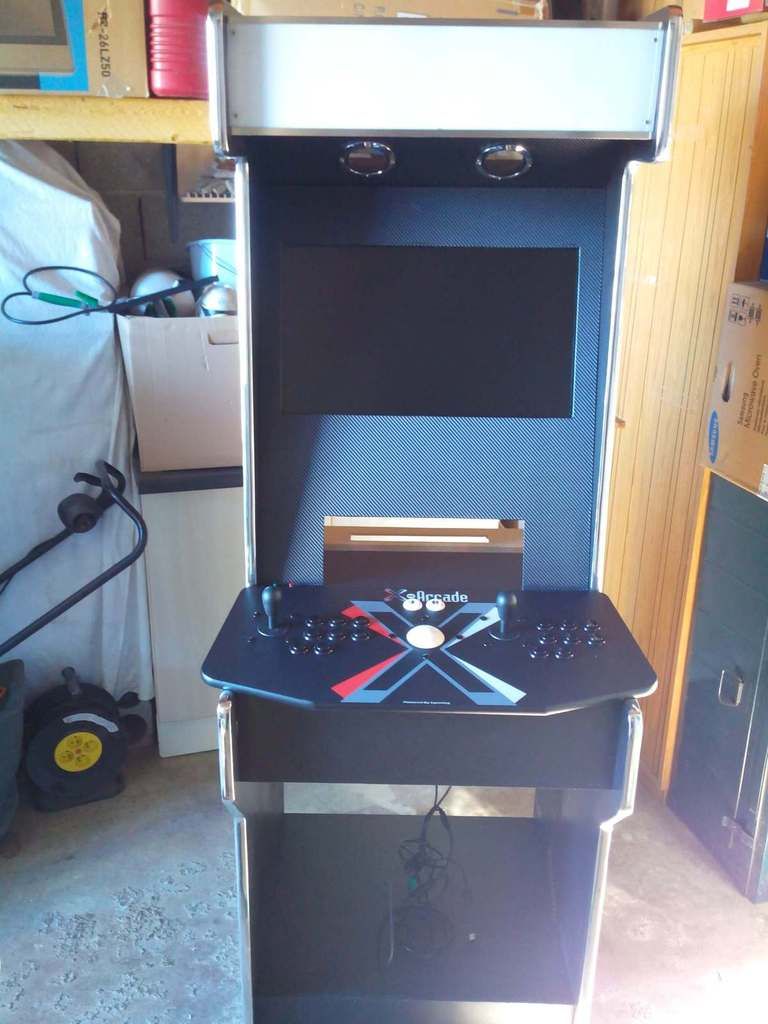

A ce stade ça commence à avoir de la gueule et ça avance plus vite que prévu. Il s'est écoulé une semaine depuis la première découpe des panneaux, à raison de 2 h de travail par jours. Vive les vacances !!!

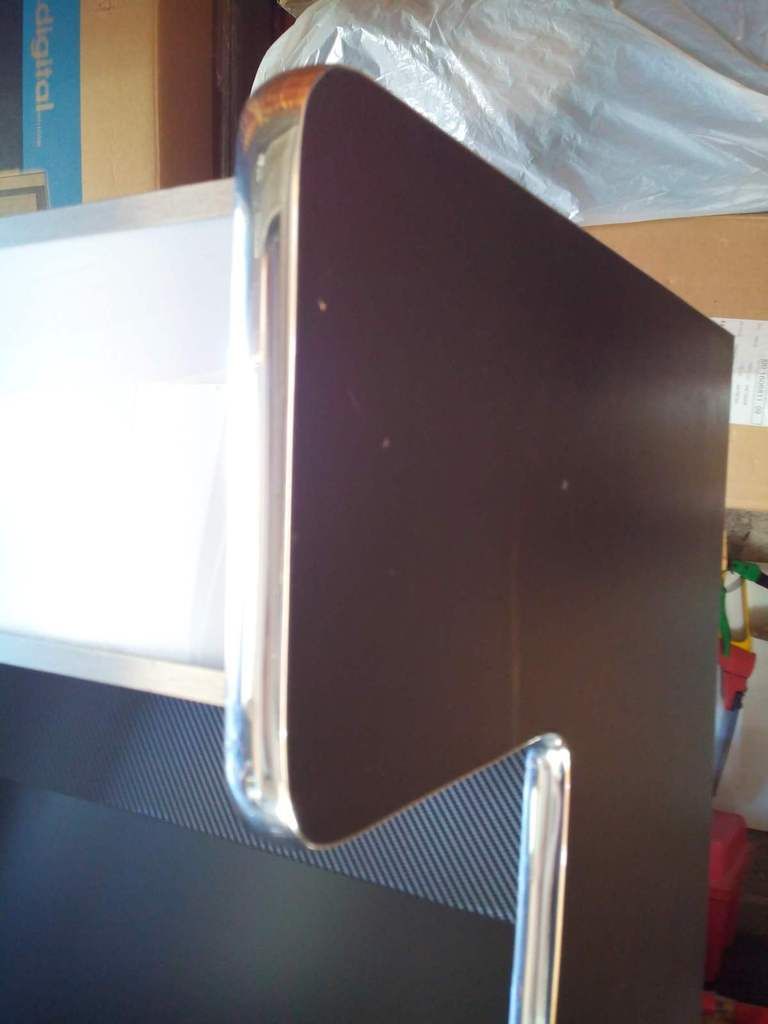

Pour le T-Molding je voulais le commander chez Smallcab mais malheureusement pour moi, je me suis rendu compte qu'ils n'en vendaient pas couleur chrome, en 18mm. J'ai donc trouvé mon bonheur ailleurs, ce n'est pas ce qui manque. Je pensais que cette étape allez être la plus difficile. Quand on en a jamais eu entre les mains, on pense que cette matière est très souple, en fait c'est quand même assé rigide. Pour éviter tous risques de décollement,  j'ai pris ma néoprène et j'ai mis un filet de colle dans la rainure, puis avec mon doigt j'ai badingeonné le plat. Ca va de soit, commencez la pose par le haut. Finalement d'avoir fait la rainure de 1,5 mm, cela a permis à ce que le T-Molding vienne s'emboiter en force, de ce fait il a tenu du premier coup, même dans les arrondis. Un petit conseil, dans les arrondis, tirez lui sur la gueule vers le bas, il se plaquera encore mieux. L'opération m'a pris même pas une heure pour faire les deux faces. Vous pouvez aussi, comme j'ai fait, tapoter dessus avec un marteau pour bien le plaquer. Si c'est un marteau en fer interposez un linge épais pour ne pas marquer le T-Molding. Si vous en avez un faites avec un maillet à embouts plastique.

J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Voici donc ce que ça donne au bout d'une semaine de travail. J'ai fixé par trois vis, un panneau en forme de L , sous le X-arcade. J'ai fait cela en raison du décrochement des panneaux latéreaux de la borne car je pensais mettre une porte avec des charnières, mais malheureusement, à cause de ce décrochement, je me suis aperçu que ma porte ne pourrait pas s'ouvrir puisqu'elle est trop à l'intérieur. Tans pis, je condamnerais l'accès par un simple panneau fixé sur des tasseaux intérieurs. J'incrusterais au milieu de ce panneau la porte métallique achetée chez SmallCab, qui elle pourra s'ouvrir et me permettra de passer la main si j'ai besoin d'accéder à la façade de l'ordinateur. Vous verrez, on ne peux pas tout prévoir à l'avance, mais je n'ai pas à me plaindre, c'est la première mésavanture depuis le début de la construction.

J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

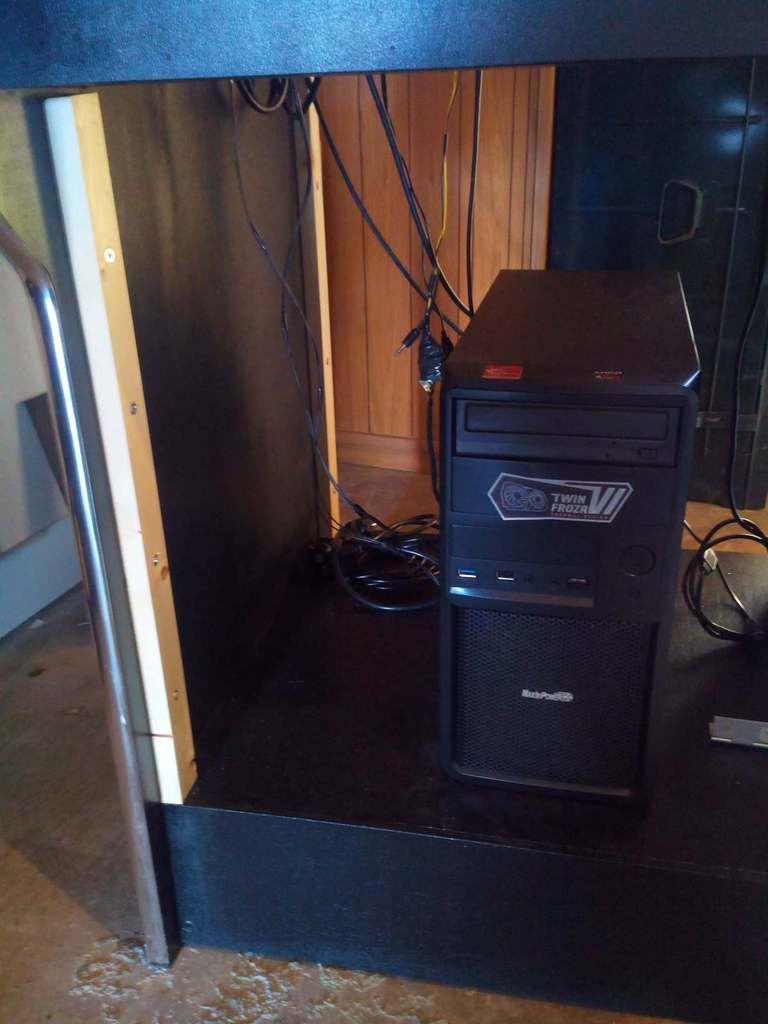

Allé un petit kiff, je glisse le PC à l'intérieur et j'essaye. Ca fonctionne. C'est normal, j'avais déjà configuré le PC avant d'attaquer la construction. D'ailleurs je fais une petite pause sur le chantier et je vous parle du paragraphe III, la recherche des jeux et des systèmes qui les feront fonctionner, c'est à dire les émulateurs.

J'ai fabriqué ma BORNE D'ARCADE (article complet)

III - La recherche des émulateurs, des bios et des roms.
     - Recherche des émulateurs - des Bios - des Roms - Configuration.

C'est clair qu'une borne avec un seul jeu à l'intérieur, comme à l'époque dans les cafés, cela fait un peu pauvre et surtout on s'en lasse vite. C'est pourquoi il faut apporter à sa borne un maximum de jeux et surtout un maximum de jeux issus de différentes consoles des années 80.
Et là, le choix est vaste. Faisons un rapide aperçu des consoles que nous trouvions dans notre jeunesse. Il y avait entre autre tous les jeux d'arcades, ceux-là ne se trouvaient que sur les bornes et nulle par ailleurs, puis sont arrivées les consoles ATARI - SEGA MEGA DRIVE - NINTENDO - SUPER NINTENDO - NEO GEO - NINTENDO 64 - NINTENDO GAME BOY - NEC PC ENGINE - SEGA DREAMCAST - SEGA SATURN - PLAYSTATION - PLAYSTATION PSP,  pour ne citer qu'elles.  Ce petit visuel vous rappelera des souvenirs.

J'ai fabriqué ma BORNE D'ARCADE (article complet)

Pour trouver votre bonheur, rien de bien compliqué, il suffit d'aller sur les nombreux sites spécialisés qui proposent à la fois l'émulateur et les jeux qui vont avec. Bien entendu télécharger les jeux c'est interdit, à moins de ne prendre que ceux qui sont tombés dans le domaine public. Pour les jeux d'arcade il y en a des centaines. Pour les consoles c'est pas la peine, ils sont tous encore sous droits de copies. Mais bon, qui va vous en vouloir de télécharger un jeu sorti sur une console des années 80, qui n'a plus court et que l'ont ne trouve plus que chez les collectionneurs.
Je vous donne à titre indicatifs quelques bons sites, à vous d'en faire le tour.

http://www.freeroms.com

http://romhustler.net

Le plus complet en tout, consoles, jeux etc...https://www.emuparadise.me -

 http://www.patricklewis.net/mame/roms.php -

Le top du top en matière de jeux d'arcade, c'est le site de patrick lewis,  il propose 1001 jeux en un seul pack, avec les screenshots de chaqu'un d'eux.

Je vous donne le lien direct pour le télécharger car il n'est pas facile à trouver sur le site. http://www.patricklewis.net/mame/All_1001_ROMs.zip

Vous n'avez pas besoin de plus de sites pour garnir votre PC. Je vous donne maintenant quelques petites astuces bonnes à connaître. Concernant les émulateurs, ils sont la plupart sans installation, c'est à dire qu'il suffit de copier les fichiers dans un répertoire, que l'on nommera du nom de l'émulateur. A l'intérieur de ce dossier il faudra créer si ils n'y sont pas, des répertoires, BIOS, ROMS, SNAPS.

Pour qu'il fonctionne, l'émulateur doit disposer du BIOS d'origine de la console, qu'il faudra donc placer dans le répertoire BIOS. Vous verrez sur emuparadise les Bios sont fournis. Il faudra ensuite mettre les jeux téléchargés dans le répertoire ROMS. Ils peuvent être au format Zip, md ou autre suivant la console. Pour le répertoire SNAPS c'est en fait là que l'on mettra la capture d'écran du jeu, que l'on verra lorsque on choisira le nom du jeu à l'écran. Cette capture devra porter exactement le même nom que le jeu mais au format .png

exemple le jeu  : Spiderman.zip  - La capture d'écran : Spiderman.png

Maintenant pour faire fonctionner tous les émulateurs avec un même programme, il faudra télécharger ce que l'on appelle un FrontEnd. En effet, il n'est pas pratique de lancer un émulateur puis d'en sortir pour en lancer un autre etc. Avec le FrontEnd vous êtes sous une interface graphique qui regroupe tous vos émulateurs et vous pouvez passer de l'un à l'autre comme bon vous semble. Par exemple, vous lancez l'émulateur Megadrive, vous jouez à quelques jeux, puis vous revenez sur le FrontEnd et vous lancez l'émulateur NeoGeo, le tout en deux clics.

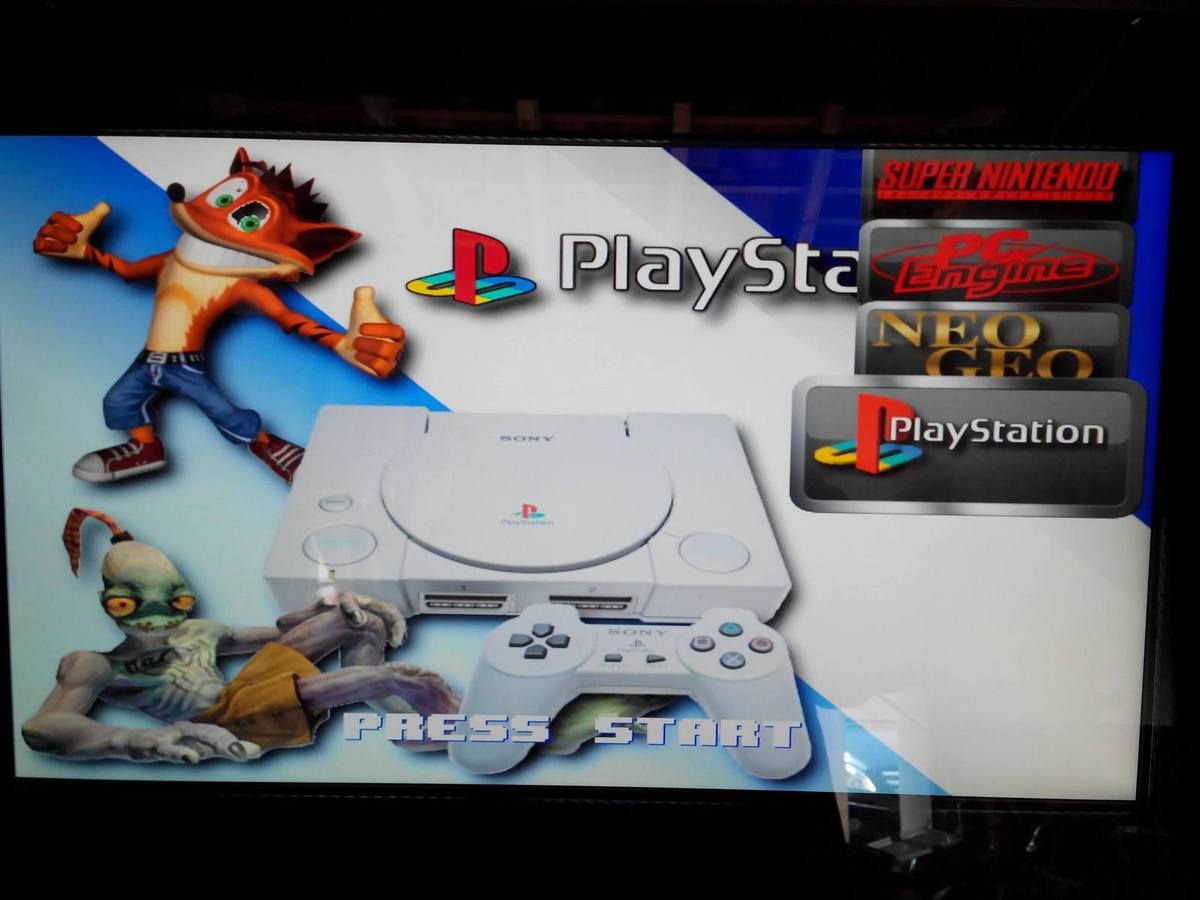

Le plus connu et le plus complet et  Hyperspin, il est configurable à souhait mais son gros inconvénient c'est que c'est une usine à gaz difficile à maîtriser. Pour ma part j'en ai trouvé un à la portée de tous, c'est HARDCADE, il fait le boulot et est très simple à configurer. Il dispose d'une liste d'émulateur prédéfinis, vous allez chercher le chemin de l'éxécutable de l'émulateur, puis le chemin des screens des jeux, ensuite le chemin d'accès aux jeux qu'il va lister automatiquement, le plus gros est fait. Vous lancez le logiciel et avec un seul bouton que vous pouvez définir, vous sélectionnez, changez et quittez l'émulateur. Voilà à quoi cela ressemble.


J'ai fabriqué ma BORNE D'ARCADE (article complet)J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)J'ai fabriqué ma BORNE D'ARCADE (article complet)

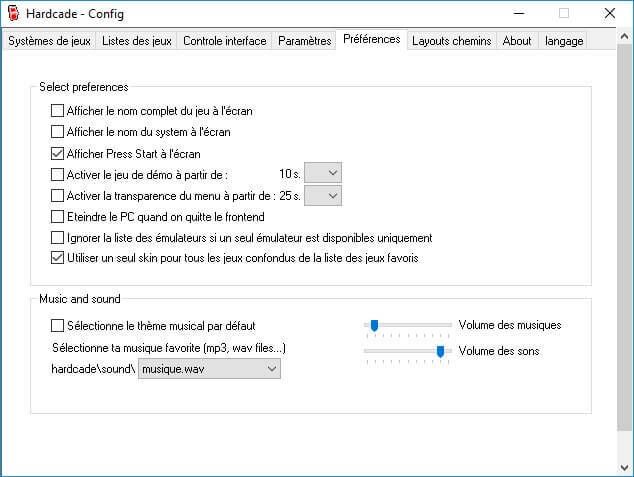

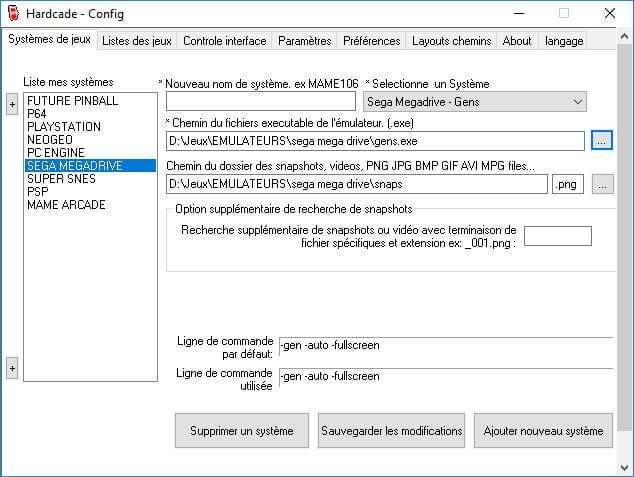

Vous pouvez le télécharger sur le site http://www.hardcade.net/index.php, tout y est expliqué, il y a même un tuto. Sinon, voici un lien qui regroupe d'autres FrontEnd. http://www.emu-france.com A vous de choisir.

Allé je reviens à la construction.


Je vais maintenant placer une vitre sur mon Bezel ou si vous préférez mon contour d'écran. Certains font directement leur bezel avec du plexi, qu'ils peignent tout autour de l'écran. Moi j'ai préféré faire un contour en bois puisque je voulais le décorer avec mon vynil puis je trouve que cela solidifie d'avantage l'ensemble. Pour placer la vitre j'ai trouvé en magasin de bricolage, une réglette en aluminium, dont un bord est recourbé. J'ai trouvé cela pratique pour y glisser la vitre, de plus la largeur de cette courbure faisant 4 mm de large, cela allé très bien pour mon verre aussi de 4 mm, ni trop épais, ni trop mince. Allé hop,  un coup de scie à métaux, je perce quatre trous de 1 mm et je colle, à la néoprène, les baguettes en haut et en bas, de la hauteur de mon verre.  J'enfonce des petites pointes sans têtes dans les trous que je recourbe de l'autre côté du bois. Ainsi les baguettes ne s'arracheront pas. Il ne me reste plus qu'à glisser le verre entre les deux réglettes, par un côté.

J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Je positionne mon bezel avec sa vitre devant mon écran et je le visse. Là je n'ai pas trouvé de solution invisible pour la fixation. Comme les vis allaient ce voir, je les ai prises chromées à tête ronde et dessous plat. J'ai aussi collé une baguette d'angle alu sur le haut du dégagement de ma niche.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

En passant, cette niche je l'ai bien sur fermée derrière par un simple caisson, que j'ai ajouré dans le fond pour y fixer un tube néon bleu, relié sur une prise de l'alim du PC. De ce fait l'intérieur de la niche sera éclairé au démarrage de l'ordi. Pour que le faisseau lumineux ne se dissipe pas partout, j'ai recouvers le néon avec un morceau de carton arrondi, recouvert de papier alu et scotché sur le caisson. Ainsi les rayons lumineux sont projetés à l'intérieur du caisson.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Vous voyez qu'à ce stade on attaque déjà les finitions, le plus gros du bricolage est derrière nous. La façade avant est pratiquement terminée, il ne reste plus qu'à fermer le bas de la borne sous le panneau des commandes, pour cacher l'ordinateur. Comme je vous l'ai dit un peu plus haut, c'est là que j'ai commis une erreur, ou plutôt que je n'ai pas assez réfléchi. En effet à cause du décrochement des deux panneaux latéraux, sous le panneau de commandes,  je ne peux pas mettre une porte avec des charnières. Le décrochement m'empêcherait de l'ouvrir. J'ai donc pensé maintenir la porte par quatre aimants puis finalement je me suis demandé ! Est ce que je vais avoir à ouvrir cette porte souvent ? Je ne pense pas, une fois que l'ordi sera en place, à moins d'une panne, pourquoi aller le tripoter ? Je vais donc faire tenir la porte par quatre vis à chaque angle. Si j'ai besoin de l'ouvrir, je sors la dévisseuse et c'est vite enlevé. Je mets donc deux tasseaux intérieurs pour plaquer la porte contre et la visser.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Avant d'attaquer le découpage de la porte je me fais un petit plaisir en décorant mon Marquee. J'avais décidé de me faire mon propre dessin avec un logiciel et le faire imprimer sur papier autocollant. C'est ce que tout le monde fait en général. C'était sans compter sur un très bon site de stickers tout prêt que j'ai trouvé sur le net,  bébégavroche.

www.bebegavroche.com


Je sais, le nom ne fais pas sérieux mais on y trouve de nombreuses planches de stickers et des stickers géants pour décorer les chambres d'enfants. Ca tombe super bien, ils en ont de nombreux sur Star Wars. J'ai donc fait mon marché et je ne suis pas déçu, la qualité et au rendez-vous. Muni de ma planche aux stickers prêts découpés, je décore mon Marquee. J'essaie tant bien que mal de cacher les vis.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

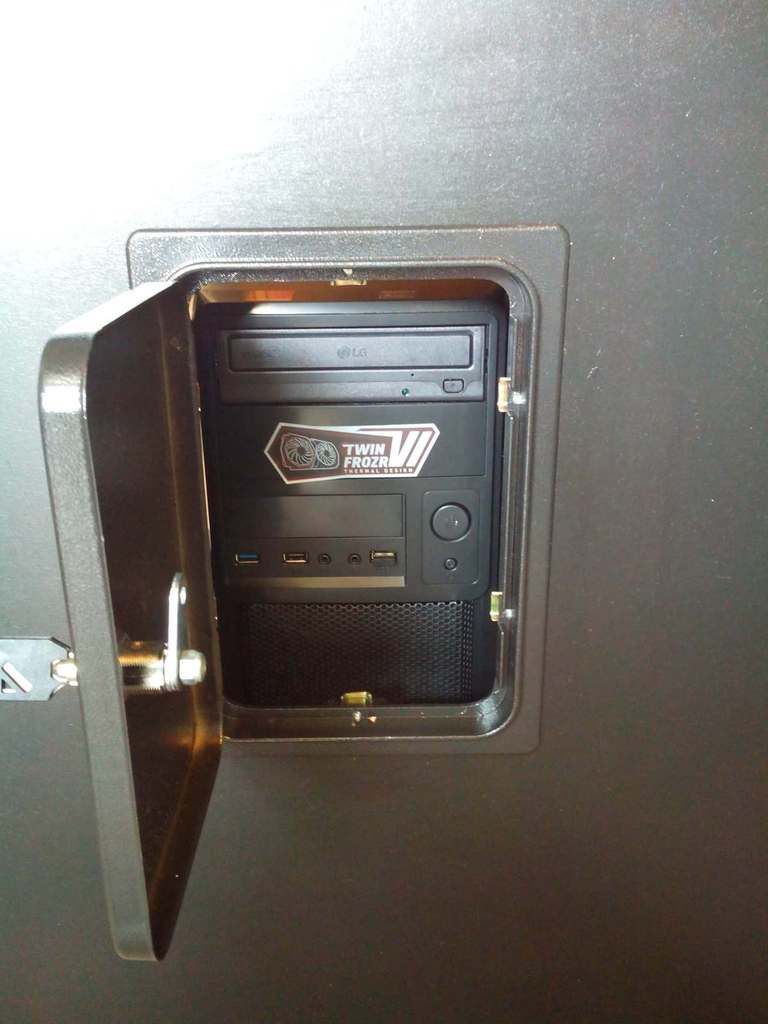

Avant de placer la porte il me faut fixer le PC pour ne pas qu'il bouge si je déplace la borne. Je fais au plus simple, j'entaille deux fentes dans un morceau de médium de 18mm, coupés dans les chutes. Dans ces fentes j'y glisse une sangle, le genre de sangle que l'on trouve dans les centres autos, qui servent à arrimer tout et n'importe quoi. Je vise les deux morceaux de médium de chaques côtés de mon PC et je tend la sangle au maximum. Voilà le PC ne bouge plus. Je bloque dans la continuité, la multiprise et je viens fermer le devant avec ma porte.

J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

J'ai bien calculé, la porte s'ouvre pile devant la façade du PC, je peux donc insérer un disque dans le lecteur ou accéder aux ports USB. J'y ai d'ailleurs déjà mis les petits dongles de mon clavier et souris sans fils et il me reste un port USB 3.0 de libre.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Je passe maintenant à la finition arrière, en fixant aussi mes hauts parleur. Même principe, je bloque les hauts parleur de chaques côtés par des morceaux de médium et je les maintiens par le dessus, avec morceau de sangle, visé de chaque côtés. Je rajoute un aimant de porte, qui tiendra le panneau arrière. Je vous avez dit que je mettrais un néon à l'intérieur du Marquee, finalement je laisse tomber, je trouve ça inutile, le plexi blanc rend déjà pas mal.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Je ferme la borne par des panneaux arrière.

Donc, deux parties, une partie haute et basse, séparée par un panneau fixe. La partie haute, pour accéder aux hauts parleurs, à l'écran et à la niche,  elle repose sur le panneau fixe du milieu et est tenue en haut par l'aimant. C'est suffisant, ça tiens bien, et c'est facile à enlever.
Pour la partie basse, comme elle ne repose sur rien, je l'ai tout bêtement fixée avec deux vis. Si j'ai besoin d'intervenir sur le PC, je sortirais la dévisseuse.  Au passage, j'ai fait des trous d'aérations, bien que le PC ne chauffe pas. Vous remarquerez que depuis le début je bosse dans mon petit garage, déjà bien encombré, où je n'ai que quatre à cinq mètres carrès de disponible. Je suis un peu à l'étroit mais je m'en sors.


J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Enfin, la borne est terminée. J'ai réussi à la fabriquer en deux mois. Je ne me suis pas découragé, la motivation était là, heureusement.
Maintenant je glisse mon petit clavier et ma souris sans fils, dans la niche et je viens l'agrémenter de deux figurines, un Stormtrooper et son blaster, qui fait face à Rey, l'héroïne du Réveil de la Force.
Je place aussi les stickers sur les façades latérales et...je vous laisse admirer le résultat final !




J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Je vous fais part des différents sytémes de jeux que j'ai installé.

Arcade Mame - 1000 jeux  - Emulateur : Mame32
Sega Méga Drive - 58 jeux - Emulateur : Gens
Super Nintendo - 47 jeux - Emulateur : Snes9x
Nec PC Engine - 179 jeux - Emulateur :  Ootake
Néo Géo - 140 jeux - Emulateur :  NeoRAGEx 5.2a
Sony Playstation - 25 jeux - Emulateur :  Psxfin

J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)
J'ai fabriqué ma BORNE D'ARCADE (article complet)

Sans oublier (en les lançants depuis le bureau windows)


Sony PSP - 57 jeux - Emulateur : PPSSPPWindows64
Pinball Fx2 - 63 tables de flippers -

J'ai fabriqué ma BORNE D'ARCADE (article complet)

Le défi que je m'étais lancé est réalisé, à votre tour.

Partager cet article

Repost 0
Pour être informé des derniers articles, inscrivez vous :

Commenter cet article

vjstof 13/10/2017 23:14

Bonsoir Kham,
C'est vraiment du super bon travail. Je comprend que tu sois heureux et hyper satisfait de ton œuvre. Je me lance comme toi dans la réalisation d'une borne d'arcade et sincèrement, je n'ai rien vu de mieux sur le web que ta réalisation. Les côtés du coffrage et le matériels utilisés me semble au top ! Tu peux me dire la taille de l'écran que tu utilise et la marque ainsi que le modèle de clavier que tu as installé dans la borne. Merci beaucoup pour ce superbe tutoriel et je commence dès ce week-end grâce à toi.

kham 14/10/2017 22:16

Salut et merci pour les compliments.
En ce qui concerne l'écran c'est un iyama de 24" à 130€ .
Pour le petit clavier sans fil c'est un JeTech que tu trouveras à 13€99 sur Amazon en copiant ceci dans la barre de recherche de amazon :

JETech Ultra-Mince 2.4G Clavier sans fil Wireless Keyboard pour Windows (Noir) - 2160

Bonne construction. Et surtout prend ton temps et réfléchis bien avant de te lancer dans les découpes.

mateo 12/09/2017 09:29

Comme je suis nul en bricolage, je tenais à vous présenter un nouveau arrivant dans l'univers de l'arcade, Arcade Legacy, une société française en Rhône Alpes qui fabrique des bornes d'arcade personnalisable de très haute qualité à des prix super correcte : www.arcade-legacy.fr
si comme moi vous avez un petit appartement il on une mini borne d'arcade super ! https://www.arcade-legacy.fr/borne-arcade-mini

Kham 12/09/2017 11:10

C'est bien effectivement pour celui qui n'a pas la possibilité de bricoler chez lui, ou qui a peur de ne pas savoir faire. Pourtant il n'y a rien de mieux que de le fabriquer soit même, question de fierté.

C'est du Made In France, c'est bien aussi, par contre dommage il n'y a aucun prix d'affiché sur le site, ni de détails sur les émulateurs, il faut prendre contact obligatoirement.

Nicolas 11/08/2017 16:33

Bonjour c'est vraiment du super boulot j'ai également un X arcade et ce projet m'inspire surtout la petite trappe pour le clavier. Bon jeux!

kham 12/08/2017 20:32

Merci et bonne construction.
