Tuto : Fabrication d'un Bartop.

Après avoir fabriqué une borne d'arcade, [à revoir ici]  je me suis lancé dans la fabrication d'un Bartop, un joueur. Plus petit, facilement déplaçable et moins onéreux, le Bartop permet de rejouer à tous les hits d'arcade des années 80 mais aussi à tous les jeux consoles de salon sortis dans les mêmes années.

Tuto : Fabrication d'un Bartop.

Le principe de construction d'un Bartop est le même que celui d'une borne. Le matériel est assé identique, à une exception prêt, c'est qu'à la place d'un ordinateur PC classique, on va utiliser un modèle beaucoup plus petit, le Raspberry. Il s'agit de l'ordinateur le plus petit et le moins cher du marché, de la taille d'une grande boite d'alumettes.

Le coût de reviens de ce Bartop est d'environ 260€. Il est possible de faire moins cher, avec de la récup et en supprimant la déco, c'est à dire les stickers, les équerres d'angles etc, soit une économie de 60€, facile.

Je vous livre le plan avec les côtes, pour un Bartop muni d'un écran 19" en 4:3 ainsi que la liste du matériel nécessaire avec les prix.



Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.

Voilà une partie du matos réunie, à l'exception du petit ampli, tout droit venu de chine après trois semaines de voyage et le T-molding qu'il faut commander en dernier pour être sur de prendre la bonne longueur.

Tuto : Fabrication d'un Bartop.

Je vais passer tès vite sur le détail de la fabrication, il n'y a rien de compliqué, tout est visualisable en images.

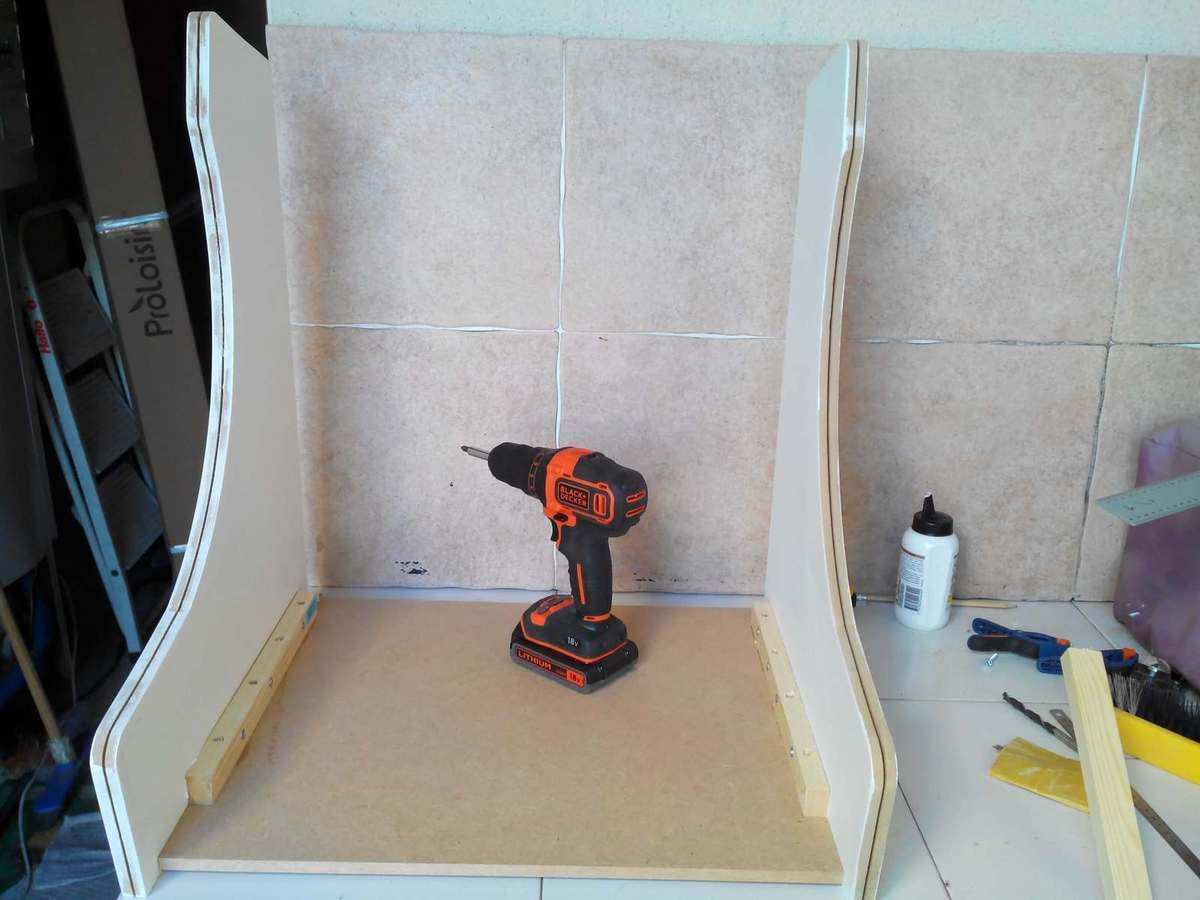

On commence par la découpe et le rainurage, vient ensuite la partie peinture et enfin l'assemblage des panneaux.

Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.

Le support d'écran est fixé sur un morceau de médium, on vient y fixer l'écran dessus et on visse le tout, avec deux pattes en métal, dans le caisson du bartop. On en profite pour ajouter les pieds en caoutchouc. (En option suivant le budget)

Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.

Voilà, maintenant on fabrique le dessous du Marquee qui viendra recevoir les hauts parleur et le néon.

Tuto : Fabrication d'un Bartop.

Le Bezel (protége écran) est réalisé en découpant un morceau de plexiglass et en peignant à la bombe noire les bords à la dimension de l'écran. Il est juste posé sur deux petits tasseaux sur le bas et repose plaqué sur l'écran. Il sera tenu en haut par la pose du support que l'on vient de fabriquer.

Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.

Au passage, vous remarquez la multiprise inserée à l'intérieur du bartop, pour le branchement de tout ce qui est électrique, écran, ordi, néon, ampli audio. Cette multiprise sera reliée à un interrupteur anti-arrachement. Voici d'ailleur le schéma de montage de ce type d'interrupteur.

Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.

Je continue par la fabrication du Marquee, il s'agit d'un morceau de plexiglass coupé à la bonne dimension, au cutter, et vissé aux extrémités. Pour ceux qui opterons pour une déco, je colle le sticker sur le plexi puis les stickers de côtés. Ca commence à avoir de la gueule, non ?

Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.

Voyons maintenant la configuration du Raspberry avec recalbox. .

Nous allons installer le logiciel Recalbox sur la carte SD de 32 Go et les jeux sur une clé USB. Vous trouverez toutes les informations nécessaires à ces opérations sur le wiki du site recalbox.

Pour récapituler la manip, il faut formater la carte SD. Télécharger la dernière version de Recalbox et la décompresser sur la carte SD. L'OS est installé, le logiciel est prêt à l'emploi. Insérez la carte dans le Raspberry et une clé USB dans un des ports et démarrez le raspberry. Allez dans les options Systéme puis Média où le nom de votre clé apparaît, sélectionnez là. RecalboxOS crée un nouveau répertoire sur la clé comportant tout les systémes de jeux, nintendo, sega, megadrive, neogeo etc. Il suffit ensuit de copier les jeux (roms) de chaque systéme dans le dossier correspondant. Voilà, c'est terminé.

Vous trouverez de nombreux tutos en vidéos sur Youtube expliquant la manip. Le site Recalbox propose également ses propres tutos en vidéos. Je ne m'étends pas plus là dessus.

Passons maintenant à la fabrication du panel, il s'agit juste de deux panneaux de médium visés à l'équerre de 18 et 10 mm.  Les vis en façade, sont cachées avec du mastic. A l'aide d'un gabarit trouvé sur le net, je positionne l'emplacement de mes boutons et je rajoute par dessus un plexiglass, que je peindrais par dessous, à la bombe blanche, par la suite.  Je perce à la fois le plexi et le bois.

Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.

Avec la défonceuse, je creuse par dessous l'emplacement où sera fixé le joystick. Le médium utilisé étant de 18 mm, si je ne creusais pas, le joystick ne dépasserais pas suffisamment du panel pour être actionné. Je laisse une épaisseur de 5 mm. Je visse ensuite tous les boutons. Ils sont suffisamment longs pour ne pas à avoir à creuser leur emplacement.

Vous remarquez aussi que j'ai percé un rectangle pour insérer l'amplificateur audio. J'ai bouché les imperfections autour avec de la pâte à bois. L'ampli tient avec une patte en fer, de récup, vissée.

Tuto : Fabrication d'un Bartop.

Le panel est terminé, j'ai rajouté une équerre sur le devant pour une finition plus jolie. Le plexiglass peind en blanc à la bombe, tient par le vissage des boutons et du joystick. Je m'attaque maintenant au cablâge des boutons et du joystick avec le Raspberry.

Tuto : Fabrication d'un Bartop.

Rien de compliqué dans cette opération, il n'est pas utile de s'y connaitre en électronique, ni même en soudure ou autre technique. Il suffit de suivre le schéma de montage fourni avec le Raspberry. Les fils sont fournis avec le kit.

Pour faire simple :

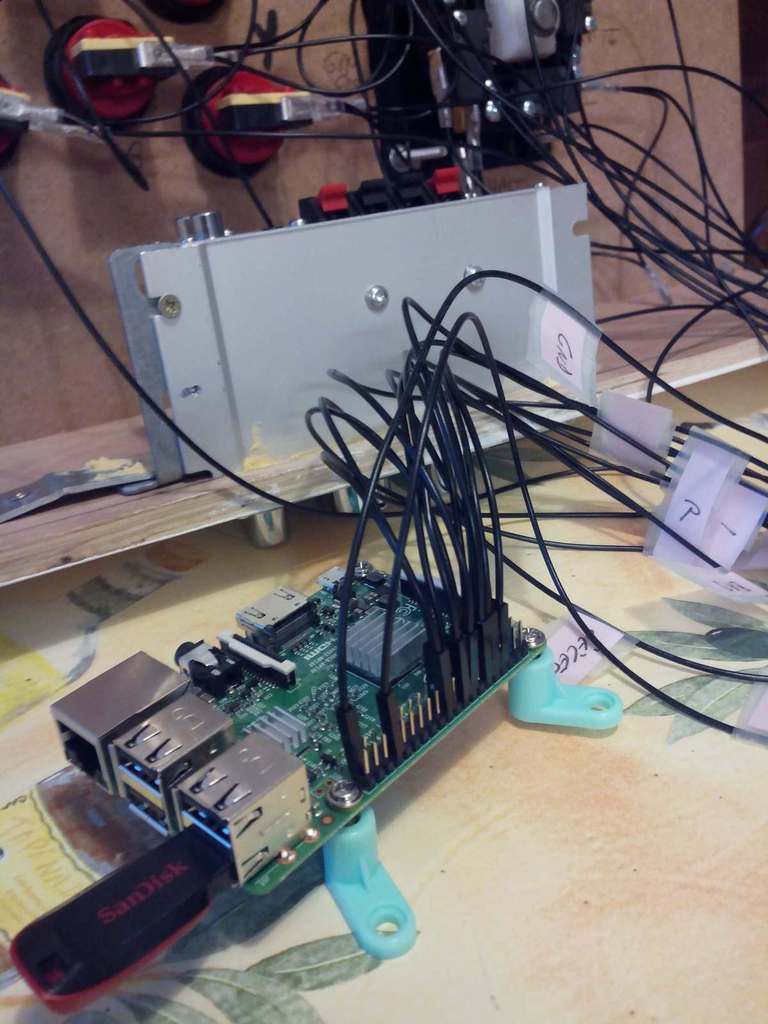

Le raspberry comporte une barrette de deux rangées de "picots". Un picot correspond à une fonction, Start, select, bouton1, bouton2, bouton3, haut, bas, gauche, droite etc, et ce pour deux joueurs. Certains picots sont des Masses. (marqué com

Les boutons comportent une cosse Masse et une cosse "fonction". Idem pour le joystick, il comporte les quatre directions, haut, bas, gauche, droite. Chacune de ses directions comporte une cosse masse et une cosse "fonction".

Il suffit donc de partir d'un picot Masse du raspberry et de relier à la suite avec le câble fourni, toutes les Masses des boutons et du joystick, pour ensuite revenir sur une Masse du raspberry. Ainsi on crée un circuit fermé.

Ensuite on câble chaque cosse "fonction" des boutons et du josystick sur le picot correspondant du raspberry. Voilà c'est terminé, regardez ce que ça donne. Il suffit d'un peu d'organisation.

Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.

Le bartop est presque terminé. Je place le T-Molding dans les rainures. Je branche mes fils de haut parleurs +/- sur l'amplificateur, je referme le panel maintenant câblé et voilà le résultat final.

Tuto : Fabrication d'un Bartop.

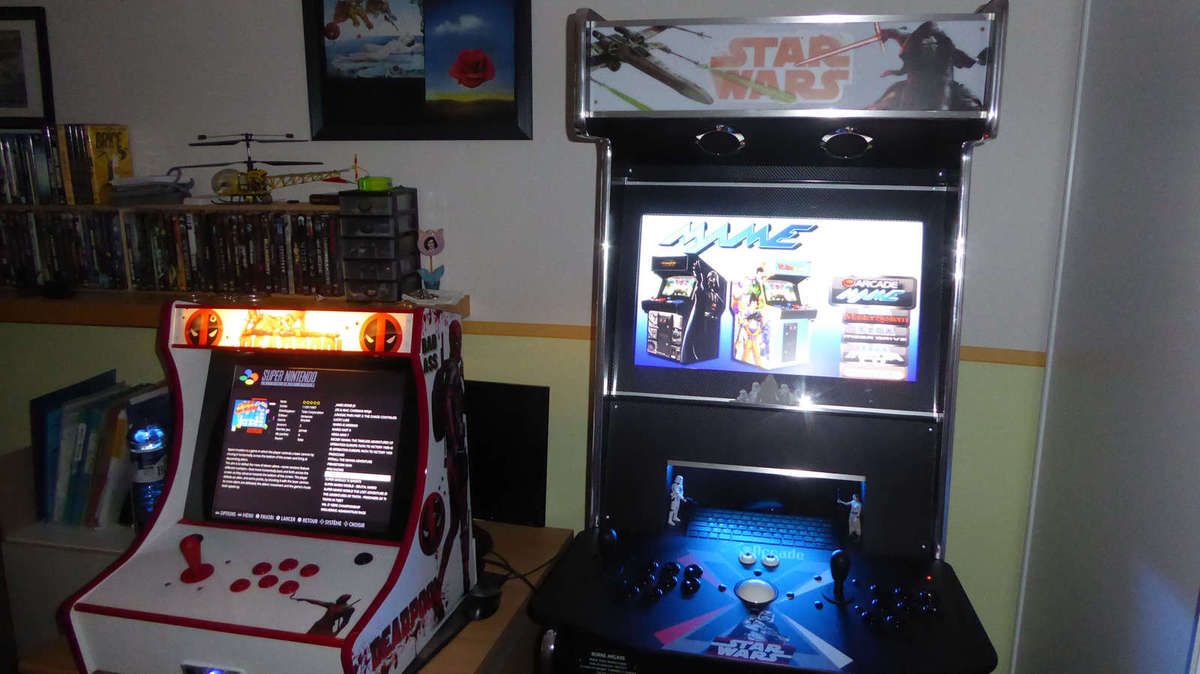

Le bartop avec sa grande soeur, la borne, construite deux mois auparavant .....

Tuto : Fabrication d'un Bartop.
Tuto : Fabrication d'un Bartop.

Et pour terminer, le fonctionnement en vidéo et à  bientôt pour un nouveau projet qui me trotte dans la tête.
